钻孔灌注桩、地下连续墙是建筑、公路桥梁、轨道交通等工程的核心承重基础，成孔 / 成槽孔径、垂直度、孔壁成型状态、沉渣厚度等指标直接决定基础工程施工质量。传统检测手段存在数据单一、误差偏大、无法直观还原孔槽形态等短板。下面我们以武汉天宸伟业物探科技有限公司自主研发的 TS-K100CW (D) 多功能超声成孔成槽检测仪为例，给大家系统阐述设备适用范围、设计优势、核心技术参数、检测原理、数据处理系统及工程应用效果，为桩基、地连墙现场质量检测提供标准化技术参考。

---

设备适用检测范围与适配规范

1.1 检测对象与检测指标

TS-K100CW (D) 超声成孔成槽检测仪采用超声波探测结合传感采集一体化方案，可完成多类型基础构筑物全参数检测：

1. 钻孔灌注桩：孔径、孔深、孔身垂直度、孔壁坍塌 / 扩缩径位置、倾斜方位、沉渣厚度；
2. 地下连续墙：槽宽、槽深、墙体垂直度、槽壁变形缺陷、槽底沉渣厚度；
3. 异形桩基：支盘桩、扩底桩扩孔成型效果核验。

整套设备一次下放探头即可同步采集全部检测参数，无需多次下探，大幅提升现场检测作业效率。

1.2 适配现行行业、地方检测标准

设备检测逻辑、数据输出格式完全贴合国内现行多套规范，检测报告可直接用于工程验收归档，覆盖国标、交通、协会、地方规程： 《建筑桩基技术规范 JGJ 94-2018》《建筑地基基础工程施工质量验收规范 GB 50202-2018》《公路桥涵施工技术规范 JTG/T F50-2011》《公路工程基桩检测技术规程 JTG/T 3512-2020》《灌注桩成孔质量检测技术规程 T/CECS 596-2019》《地下连续墙检测技术规程 T/CECS 597-2019》，同时适配天津、江苏、上海多地地方检测技术规程及《超声式成孔质量检测仪检定规程 JG171-2021》。

---

设备整体组成与硬件系统技术特性

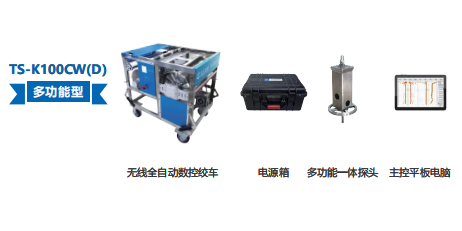

整套检测系统由无线数控绞车、多功能一体超声探头、主控平板电脑、便携式电源箱四大核心单元组成，配套吊索、分析软件、防护机箱等辅件，全部硬件拥有自主知识产权，持有多项发明专利、实用新型专利及 CE 合规认证。

2.1 无线数控绞车升降系统

绞车为不锈钢一体化机身，具备防腐防锈性能，适配工地泥浆、雨水、高湿度复杂工况，核心技术特点如下：

1. 无线操控设计：采用 WIFI 无线通讯，有效传输距离不低于 50m，检测人员可在远离孔口的安全区域操作主机；升降速度 0~20m/min 无级连续调节，标配 100m 检测深度，可根据深基坑、超长桩基需求定制加长缆绳；
2. 稳定悬挂保护结构：双独立承重钢丝绳悬挂探头，升降过程探头无自转、无摆动；配置上下机械式限位装置，防止钢丝绳过载拉断、探头下放至孔底发生线缆缠绕；
3. 环境适配能力：独立电源箱配套可移动储能电源，施工现场无 220V 外接交流电时仍可正常作业；工作温度区间 - 20℃~50℃，工作湿度≤90% RH，兼顾北方低温工地与南方潮湿多雨施工环境；
4. 精度控制指标：深度分辨率≤0.1mm，深度测量整体误差≤0.1%，整机重量 70kg，外形尺寸 770mm×540mm×595mm，体积紧凑便于转运架设

2.2 多功能一体化超声检测探头（专利号：ZL 2016 2 0665728.0）

探头集成超声测距换能器、沉渣检测探针、倾角传感器、压力传感器，实现孔径、垂直度、沉渣厚度同步检测，核心技术参数与优势：

1. 超声探测模块：十字形四通道独立超声信号通道，双向剖面同步采集，超声工作频率 90KHz，探测盲区小；检测孔径覆盖 Φ400mm~Φ8000mm，适配常规房建桩、大跨桥梁超大直径桩基；可适配泥浆比重最高 1.4g/cm³ 的施工工况，泥浆粘度≤25S、含砂量≤4% 均可稳定采集数据；

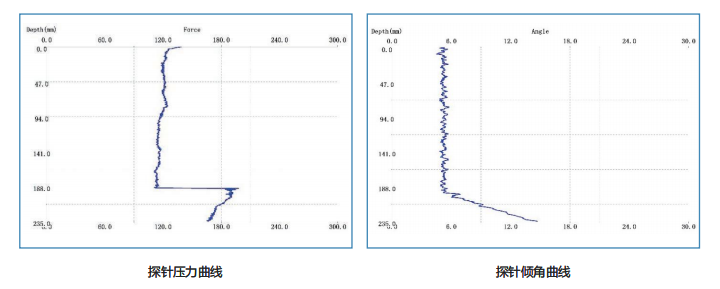

2. 沉渣双参数检测原理：内置倾角传感器与压力传感器协同判定渣层界面，通过探针压力突变、探头倾斜角度变化两条曲线联合识别沉渣分界，规避单一传感造成的误判；沉渣检测量程 0~235mm，测量精度≤1mm；
3. 多工况兼容：支持干孔、泥浆孔检测模式无缝切换，黄土干钻成孔、泥浆护壁钻孔、地下连续墙泥浆槽均适配；探头整机重量 20KG，外形尺寸 130mm×130mm×450mm，吊装下放便捷；水平测量精度≤0.2% FS，超声发射功率≥8W，信号穿透稳定性强。

---

数字化智能分析软件系统

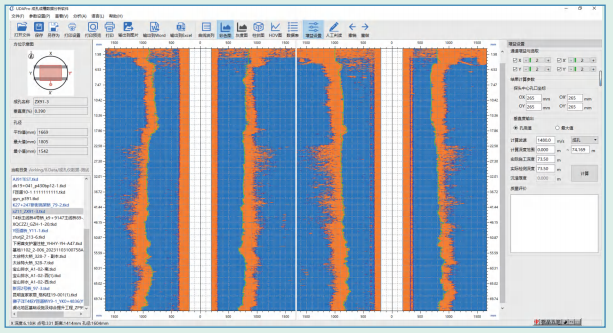

设备配套专用 PC 端分析软件，整套检测流程、数据采集、运算输出实现全数字化自动控制，无需人工记录读数，核心功能分为四大模块：

3.1 系统自校准功能

检测前录入孔口基准孔径 / 槽宽数据，软件自动完成超声波声速校准，抵消泥浆浓度、环境温度对测距精度的干扰，保障检测结果稳定可靠。

3.2 多维度可视化成果展示

1. 2D 剖面曲线：实时生成 X-X’、Y-Y’双向孔壁偏移曲线、孔径变化曲线、沉渣厚度变化曲线，直观识别扩径、缩径、塌孔缺陷位置；
2. 3D 立体建模：一键生成钻孔 / 槽段三维柱状模型，完整还原孔槽空间立体形态，管理人员可直观判断整体成型质量；
3. 全深度数据报表：自动汇总所有深度测点的四壁测距、孔径、垂直度数值，孔径、垂直度超标异常数值高亮标记，支持人工修正误判测点数据。

3.3 数据导出与批量管理

单项目全部桩孔原始检测数据、曲线图、检测报表可批量导出 Excel 表格，方便施工、监理、第三方检测单位归档统计；系统可对接配套云平台，实现检测数据实时同步、远程共享，线上完成成果复核。

3.4 标准化报告自动生成

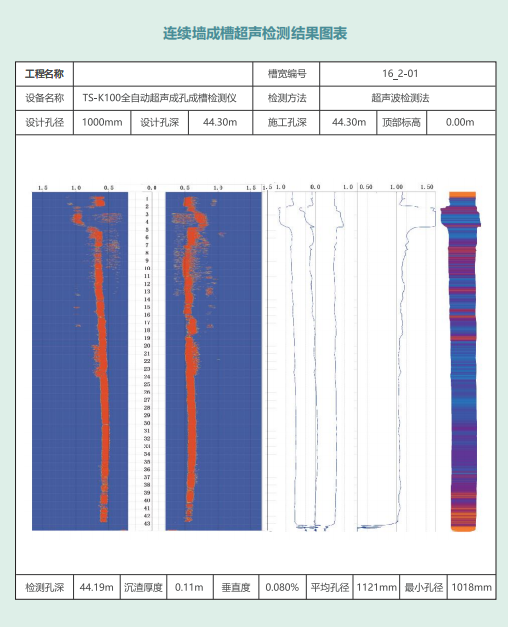

软件内置对应规范模板，针对灌注桩、地下连续墙、扩底桩分别生成标准化检测报告，报告包含检测孔深、平均孔径、最小孔径、垂直度、沉渣厚度核心验收指标，满足工程竣工资料提交要求。

---

设备综合技术优势总结

• 作业适配性强：无线操控、独立储能电源、不锈钢防腐绞车、干湿孔通用探头，解决野外无市电、工地恶劣环境检测难题；
• 检测效率提升：一体化探头单次下放完成全部指标检测，双传感判定沉渣，减少重复下探作业；
• 数据可靠性高：全数字化自动采集、系统自动声速校准、双参数沉渣识别，降低人工读数、环境因素带来的测量偏差；
• 成果可视化易核验：2D 曲线 + 3D 立体模型结合，缺陷位置直观定位，报表自动导出，资料归档流程简化；
• 兼容性广：孔径覆盖 400~8000mm，适配房建、公路、地铁、管廊、港口多类型基础工程，满足常规及超大直径桩基检测需求。

---

工程应用实例

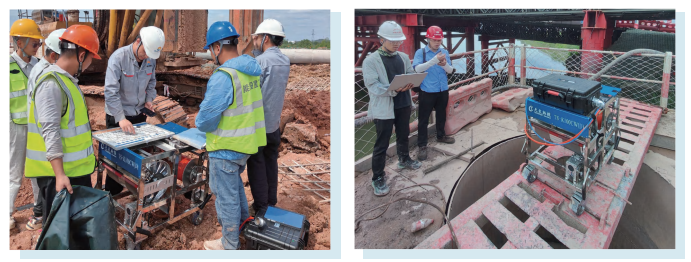

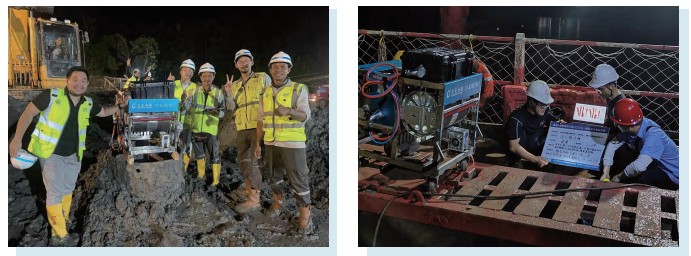

TS-K100CW (D) 超声成孔成槽检测仪已广泛应用于高层建筑、高速公路桥梁、城市轨道交通地下连续墙、市政综合管廊、大型扩底桩基项目现场：

1. 大直径桥梁桩基检测：针对 4.5m 级超大灌注桩，完整采集全深度孔径、垂直度数据，精准识别孔身局部缩颈、塌孔区域；
2. 地铁地下连续墙检测：完成数十米深槽段成型质量排查，精准检测槽底沉渣厚度，保障基坑支护结构承载力；
3. 房建支盘桩、扩底桩检测：核验扩孔段成型尺寸，判断扩底施工是否满足设计要求。

现场实操仅需 2 名工作人员即可完成单孔完整检测，对比传统分段探杆检测，大幅缩短单桩检测时长，数据成果可顺利通过监理、第三方检测机构复核验收。

基础工程成孔、成槽质量管控是建筑施工过程控制的关键环节，TS-K100CW (D) 超声成孔成槽检测仪依托一体化超声传感、全数字化控制系统、可视化数据分析技术，兼顾现场作业便捷性与检测数据准确性，检测体系贴合国内各类现行工程验收规范，能够为桩基、地下连续墙施工质量全过程管控提供完整、可靠的数据支撑，适用于施工单位、第三方检测机构、监理单位常态化现场检测作业。
