地下工程看不见、摸不着，钻孔内部到底是什么情况？

是岩层破碎？还是溶洞发育？是裂隙渗水？还是孔壁完好？

传统检测靠经验推断，结果往往"差之毫厘，谬以千里"。一个误判，可能导致后期施工返工、安全隐患，甚至工程事故。

有没有一种方法，能让我们像看CT片一样，把钻孔内部看得清清楚楚？

今天给大家介绍一款硬核设备——TS-C1201H(D)高清多功能钻孔成像分析仪。它集钻孔成像、录像、轨迹检测于一体，把地下几百米的钻孔内部，变成一幅幅高清可测的图像。

---

01 为什么钻孔成像越来越重要？

在路桥、隧道、矿山、地质勘探等工程领域，钻孔是了解地下情况最直接的手段。

但长期以来，钻孔检测面临几个普遍难题：

第一，看不见。钻孔深达几十米甚至几百米，内部情况全靠推测，岩芯提取又往往不完整、易扰动。

第二，测不准。裂隙宽度、岩层倾角、溶洞大小这些关键参数，靠人工估算误差大，缺乏量化依据。

第三，效率低。传统方法检测速度慢，数据处理繁琐，出一份报告往往要等好几天。

第四，功能散。成像、录像、轨迹测量往往需要不同设备分别完成，现场搬运、接线、调试费时费力。

这些问题，直接影响工程质量判断和施工决策。

TS-C1201H(D)的出现，就是为了把这些痛点一次性解决。

---

02 一台设备，三大功能全搞定

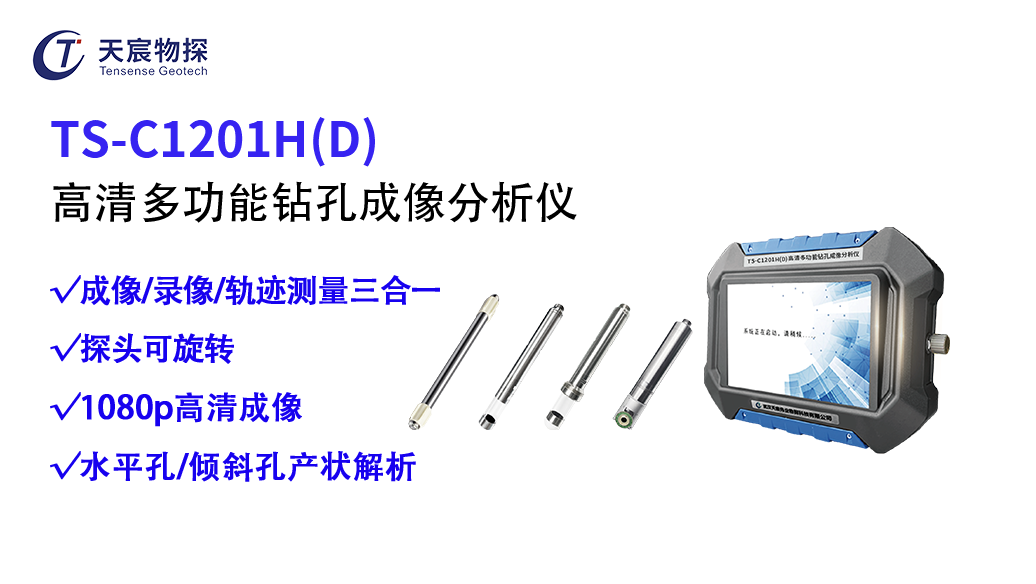

TS-C1201H(D)是武汉天宸伟业自主研发的高清多功能钻孔成像分析仪，简单说就是：一台设备，把钻孔检测该干的事都干了。

它不是单一功能的窥视仪，而是一套全方位钻孔光学检测系统，核心包含三大能力：

① 钻孔成像——360°全景展开，孔壁一目了然

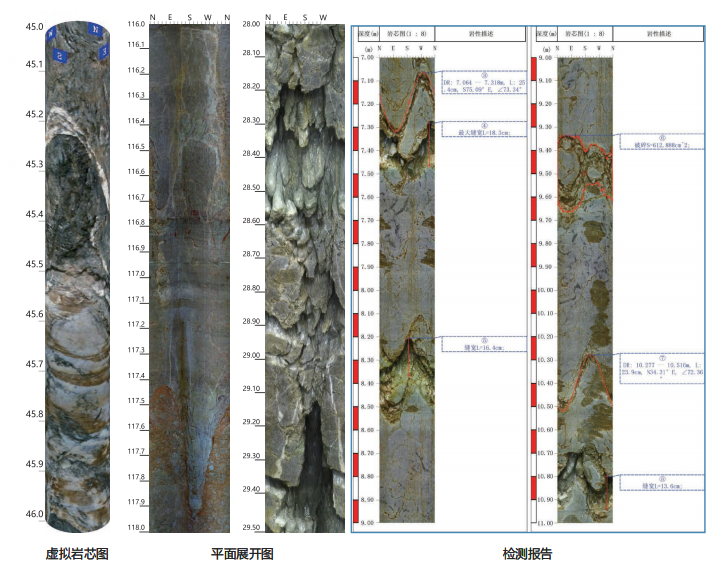

探头下放过程中，实时采集孔壁全景图像，自动拼接成平面展开图和立体柱状图。岩层、裂隙、溶洞、破碎带……一眼就能看清位置和形态。

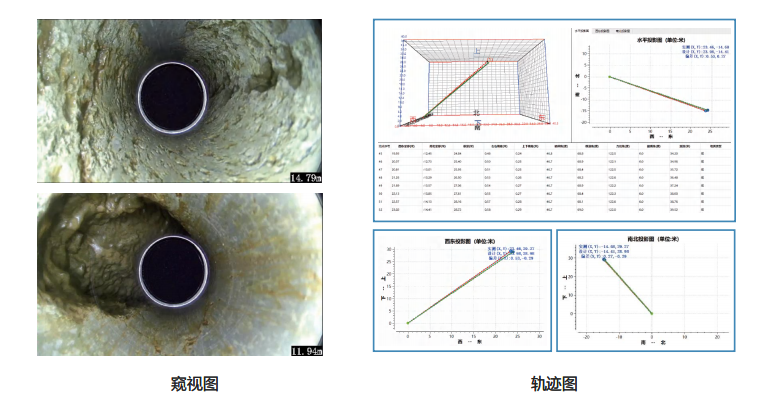

② 钻孔窥视——高清录像，关键部位随时抓拍

1080p高清实时录像，遇到异常部位可随时截图保存。后续复查、汇报、存档都有图有据。

③ 轨迹检测——钻孔空间走向精准还原

内置高精度三维罗盘，实时测量钻孔的倾角、方位角，自动生成三维空间轨迹图和三面侧视图。钻孔偏没偏、偏了多少，数据说话。

以前要两三台设备轮番上阵，现在一台主机、一根线缆、一个探头，下一次孔就全部搞定。

---

03 硬核技术参数，每一项都是硬实力

光说功能还不够，我们来看看TS-C1201H(D)的"真功夫"。

2000万像素高清，细节纤毫毕现

很多人以为钻孔成像"能看见就行"，但真正做工程的都知道：看不清等于白看。

这款设备搭载2000万像素高清摄像头，彩色低照度700TV Lines，0.01Lux低照度性能，光源强度连续可调。哪怕是孔壁上细微的裂隙、微小的渗水点，都能清晰呈现。

水平360°全景成像，无需调焦，一次下放全孔覆盖。

检测速度4m/min，高效不卡顿

自研高性能集成主板，双核处理器，图像处理速度25帧/秒。

全孔连续高清成像，不卡顿、不黑屏、不丢数据，检测速度可达4m/min。一个百米钻孔，二十多分钟就能测完，现场效率大幅提升。

图像拼接、录像、截图同步进行，互不影响。

智能分析软件，一键出报告

测完只是第一步，数据分析才是关键。

配套分析软件支持动态录像、二维展开图、三维柱状图、空间轨迹同步联动。点击展开图上任意位置，自动定位到对应录像片段和轨迹坐标。

展开图上可直接进行岩芯描述，裂缝的倾向、倾角、宽度自动计算提取——宽度精度0.1mm，方位角度精度0.1°。

三维柱状图可360度连续旋转查看，也可同幅显示岩芯描述表、岩芯柱状图和展开图，局部还能高精度放大。

检测报告一键生成，大幅减少后期内业工作量。

便携可靠，野外作业无压力

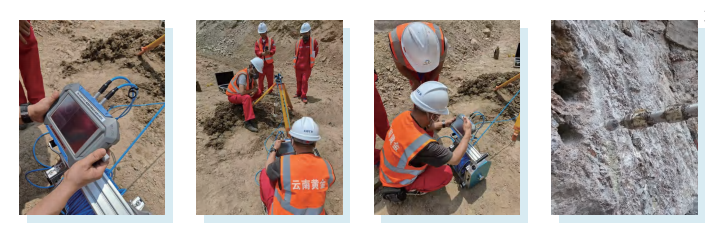

工程检测大多在野外、井下、隧道里，设备好不好用，现场条件说了算。

整机轻便：主机仅1.7kg，7寸真彩触摸屏，单手可操作；整套系统连接简单，初用者也能快速上手。

电动线缆架：充电式便携电动线缆架，自带高能锂电池，下放速度0-10m/min可调，手自一体制动，操作省力又安全。

超长续航：主机连续工作不少于10小时，探头内置锂电池独立供电，一整天的野外作业不用愁。

防护到位：主机IP67防护等级，防尘防水；探头采用不锈钢外壳+钢化光学玻璃罩，最大承压不小于10MPa，深水高压环境也能稳定工作。

数据便捷：主机可直接当U盘用，数据复制粘贴就能导出，32G大容量存储，海量数据存得下。

---

04 这些场景，它都能派上用场

TS-C1201H(D)的应用场景非常广泛，几乎涵盖所有需要钻孔检测的领域：

工程地质勘察：观测断层裂隙产状及发育情况，区分岩体、土层等各种地质结构体。

岩溶与水文探测：观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等。

矿山与隧道工程：锚杆孔、注浆孔检测，围岩裂隙发育情况评估。

基桩检测：基桩孔内摄像检测，遵循CECS 253:2009等相关规范。

岩层产状分析：定量分析岩层走向、厚度、倾向、倾角，从成像平面图上直接量测。

钻孔质量检测：钻孔轨迹测量、孔壁完整性检查，适用于水平孔、垂直孔、倾斜孔等各类钻孔。

检测孔深0~300米（可定制），检测孔径Φ45mm~Φ600mm，四种规格探头（Φ40/Φ52/Φ65/Φ85）可选，满足不同工况需求。

---

钻孔检测的本质，是把地下的"未知"变成"已知"。

过去，我们靠经验推测；现在，我们用数据说话。

TS-C1201H(D)高清多功能钻孔成像分析仪，把成像、录像、轨迹检测三合一，让每一个钻孔都有清晰的"体检报告"，让每一项工程决策都有可靠的数据支撑。

如果你正在做路桥、隧道、矿山、地质勘察相关工作，如果你需要精准、高效、可靠的钻孔检测方案，不妨了解一下这款设备。
