超声成孔成槽检测是地下基础工程施工质量验收的核心无损检测技术，凭借超声波传播时差与波形反射特征，可精准测量成孔（成槽）孔径（槽宽）、孔（槽）深及垂直度，快速识别缩径、扩径、塌孔、沉渣过厚、槽段偏斜等质量缺陷。明确适用范围、把控操作细节、科学评估结果，是保证检测数据真实可靠、缺陷判定准确的关键。

     该检测技术适用范围明确且应用广泛，主要适用于建筑、市政、轨道交通、水利、港口等工程项目中，钻孔灌注桩、挖孔桩、地下连续墙、防渗墙、支护桩等地下结构的成孔、成槽施工质量检测；可适配黏土、粉土、砂土、卵石层、风化岩等绝大多数地质条件，同时满足泥浆护壁、全套管施工等不同成孔成槽工艺的检测需求。但不适用于空洞发育且无法稳定护壁，以及泥浆重度、含砂率严重超标且无法改善的极端工况，此类场景易导致信号衰减失效、检测结果失真。

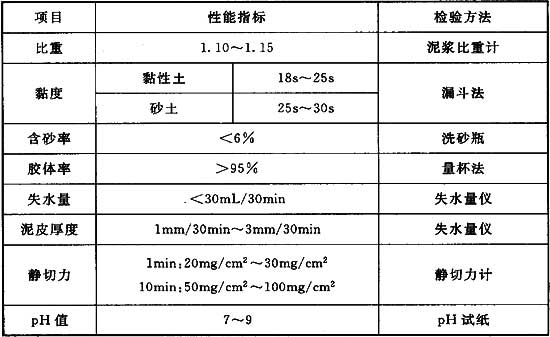

表1  制备泥浆的性能指标

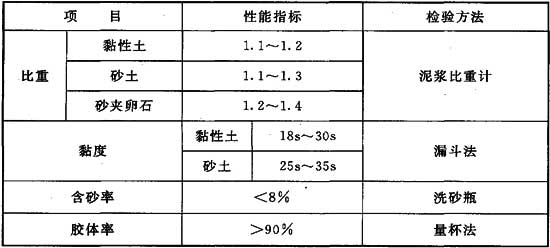

表2  循环泥浆的性能指标

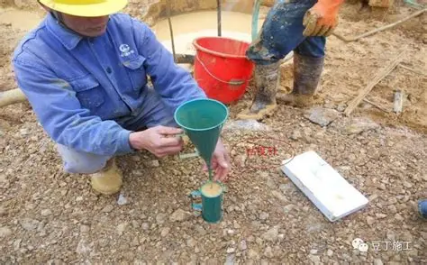

图2施工现场泥浆比重测定



      检测前期准备是结果可靠的基础。需完整收集设计孔径 / 槽宽、孔深、地质分层、施工工艺及清孔记录；对超声成孔成槽检测仪进行校准，保证孔径检测精度不低于满量程 0.2%，深度计量归零无误。现场需满足成孔成槽完成、二次清孔结束，泥浆比重、黏度、含砂率达标，孔内气泡消散、水位稳定，孔口平整便于设备居中架设；探头居中装置调试到位，初始偏心偏差不大于 100mm，从源头规避检测误差。

      现场操作需严守匀速下放、居中稳定、信号连续三大原则。探头下放速度控制在 6~12m/min，软弱地层、孔径突变段减速至 3~5m/min，严禁快速提放损伤设备；以孔口标高为基准标定深度，近孔底 / 槽底时减速防止超声探头撞击。实时监控超声首波幅度，微调增益与发射功率，保证四通道信号同步采集；遇数据异常，可在异常段上下 1000mm 范围内复测，精准锁定缺陷位置与形态。

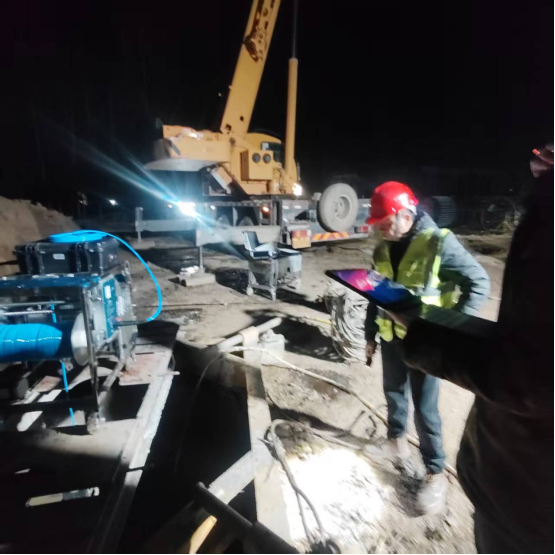

图3成孔质量验收检测现场



      数据采集需落实全程质量控制，泥浆指标不达标时立即暂停检测，信号紊乱、垂直度超标等情况必须复测，沉渣厚度使用专用检测设备或结合超声反射界面与孔深标定区分，避免地层与沉渣误判。

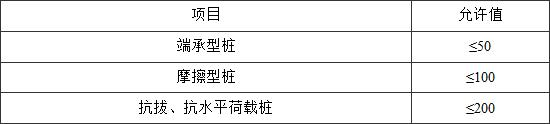

表3  清孔后孔底沉渣厚度(mm)规范要求

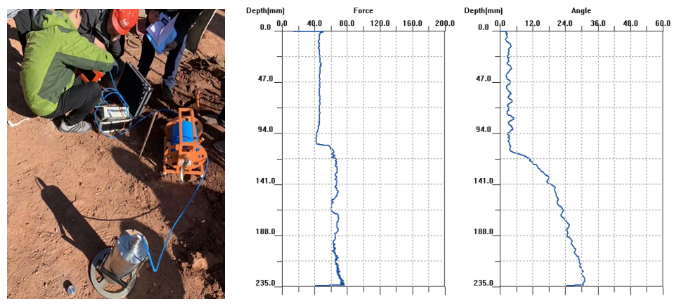

图4成孔沉渣检测现场



      检测结果的科学评估与分析是质量判定的核心。首先开展量化指标评估，依据规范计算实际孔径 / 槽宽、垂直度偏差、孔 / 槽深，与设计值对比判定偏差是否在允许范围内，垂直度、孔径合格率为核心验收指标。其次进行缺陷定性定量分析，结合地质条件判别缺陷成因：缩径多发于软弱黏土层，扩径常见于松散砂层，塌孔表现为轮廓突变、波形紊乱，沉渣过厚则孔底反射信号滞后。同时开展误差分析，剔除探头偏心、泥浆衰减、电磁干扰导致的异常数据，校正轮廓曲线，确保评估客观。

      综上，超声成孔成槽检测只有明确适用边界、精细化操作、标准化采集、科学化评估，才能客观反映成孔成槽质量，为地下基础工程施工验收提供可靠的科学技术依据。
