一、基本概念

断层是岩层受构造应力作用发生破裂，且破裂面两侧岩块产生明显相对位移的地质构造。

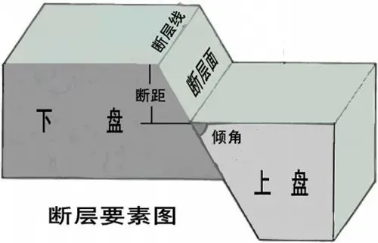

断层面：构成断层的破裂面，也就是断层两侧岩体沿之产生显著滑动位移的面，叫做断层面或断面，产状可用走向、倾向和倾角确定。

断盘：断层面两侧发生相对位移的岩体，称为断(层)盘。

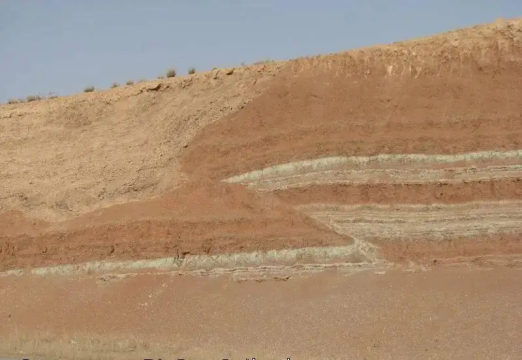

正断层：上盘沿断层面相对向下滑动，下盘相对向上滑动的断层。

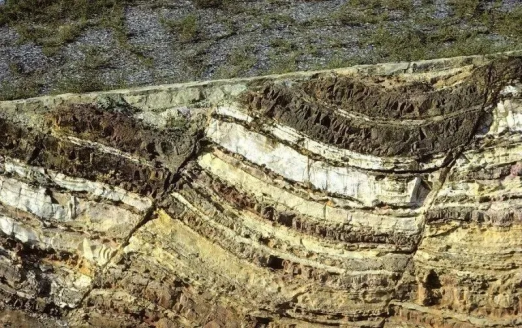

逆断层：上盘沿断层面相对向上滑动，下盘相对向下滑动的断层，其中，断面倾角大于 45° 为逆冲断层，小于 45° 为逆掩断层。



---

二、正断层与逆断层形成机理

一、正断层形成机理

应力条件：主要受水平张应力和重力垂向拉张作用共同控制。区域地壳拉伸、基底断块升降、盆地裂陷构造环境下，岩层受到近水平向拉张应力。

破裂与位移机制：当拉张应力超过岩层本身抗张强度时，岩层产生剪切破裂；在重力和拉张应力持续作用下，上盘失去支撑，沿陡倾断层面向下滑移，形成正断层。

构造环境：多发育于伸展构造区，如断陷盆地、隆起边缘、地壳拉张带，断层倾角一般较陡，多在 60°～80°，断层带多为张性破碎、裂隙发育。

二、逆断层形成机理

应力条件：主要受水平挤压构造应力主导，区域板块挤压、褶皱造山、构造推覆环境下，岩层承受强烈近水平挤压应力。

破裂与位移机制：挤压应力不断积累，超过岩层抗剪抗压强度，岩层先发生褶皱弯曲，继而产生剪切破裂；在持续水平推力作用下，上盘被强制向上逆冲、覆于下盘之上，形成逆断层。

构造环境：多发育于挤压褶皱构造带，断层倾角变化大，高角度逆断层倾角 45° 以上，低角度逆掩断层倾角平缓；断层带以压性、压扭性破碎为主，岩层挤压紧闭、揉皱严重。

三、核心机理对比

断层类型	主导应力	力学性质	岩层运动特征	断层带特征
正断层	水平拉张 + 重力	张性、剪张性	上盘下滑 下盘上升	裂隙发育、松散破碎、导水性强
逆断层	水平挤压	压性、压扭性	上盘逆冲 下盘下压	挤压紧闭、揉皱糜棱化、隔水性相对好

---

三、断层对煤矿安全生产的共性影响

1、破坏煤层连续性：断层错断煤层，造成煤层突然缺失、重复、厚度急剧变化，工作面无法正规布置，巷道掘进及回采被迫改道、跳采，严重影响采掘接替与生产规划。

2、围岩稳定性大幅恶化：断层带岩层破碎、节理裂隙极度发育，整体性极差，巷道及工作面顶板垮落、片帮、底鼓风险剧增，支护难度大、维护成本高。

3、诱发地质灾害：断层为应力释放带，周边构造应力集中，易诱发冲击地压、矿震；同时断层切割岩层，破坏围岩应力平衡，加剧巷道变形失稳。

4、通风与瓦斯管控难度加大：断层破碎带裂隙连通性好，易形成瓦斯富集带、瓦斯通道，造成瓦斯异常涌出、超限；断层错动打乱通风系统，易形成盲巷、漏风通道，诱发瓦斯爆炸隐患。

---

四、断层对煤矿安全生产的影响

一、正断层对煤矿安全生产的影响

1.水害风险突出：正断层为张性开放型断层，断层带裂隙贯通性强，易沟通地表水、第四系含水层、灰岩岩溶含水层，成为导水通道；采掘揭露断层时易发生突水、淋水、涌水，是煤矿底板突水、顶板渗水主要诱因。

2.顶板管理难度极大：正断层上盘下滑，顶板岩层悬空、破碎离层严重，工作面过断层时冒顶事故高发，支架易歪架、倒架，回采效率大幅下降。

3.瓦斯易逸散又局部富集：张性裂隙网络发育，瓦斯既可沿断层裂隙逸散，也可在断层封闭段局部积聚，瓦斯浓度波动大，监测与治理难度高。

二、逆断层对煤矿安全生产的影响

1.煤层扭曲与开采条件极差：逆断层上盘逆冲推覆，造成煤层急剧抬升、褶皱揉皱、叠置重复，煤层倾角突变、煤体破碎，采煤机难以正常割煤，工作面坡度超限，设备通行困难。

2.构造应力高度集中：挤压成因导致断层周边残余构造应力强，是冲击地压、煤与瓦斯突出高危构造带；采掘工程接近断层时，极易触发动力灾害。

3.断层带隔水性与突水隐蔽性并存：逆断层为压性紧闭结构，多数自身隔水性较好，但局部破碎带、次级派生断层可隐蔽导通含水层；无明显淋水征兆下易发生滞后突水，预判难度更大。

4.巷道掘进效率低：逆断层带岩层挤压致密、岩性坚硬且破碎交替，掘进迎头易卡钻、塌孔，支护易被挤压变形，返修工程量大。

---

五、煤矿断层灾害防控基本原则

1、先探后掘、先探后采：采用三维地震、瞬变电磁、钻探等手段，精准探明断层位置、落差、倾角、破碎带宽度及导水性。

2、优化采掘布局：大型断层尽量留设保护煤柱，避开构造应力集中区；小型断层提前调整工作面走向、采用跳采、绕避过断层。

3、针对性支护加固：断层破碎带采用锚网索 + 钢架、注浆加固等复合支护，强化顶板及两帮控制。

4、水瓦斯专项治理：正断层重点做疏水、注浆堵水；逆断层强化应力监测、瓦斯预抽，防控冲击地压与煤与瓦斯突出。

5、动态监测预警：对断层周边巷道开展围岩变形、应力、瓦斯、水文动态监测，实现隐患提前预警。

---

六、断层勘探及瓦斯检测设备

一、 ZKXG100(A)矿用钻孔成像轨迹检测装置/YKCJ90/360矿用钻孔测井仪

ZKXG100(A)和YHCJ90/360主要是通过地质钻孔将仪器推进地层，给地层沿着钻孔做“胃镜”，探测地质构造发育情况并给出定量和定性分析，一次检测可探测地质构造的产状、裂隙发育分布、岩性变化及地质钻孔偏离评估。

仪器 型号/名称	ZKXG100(A)矿用钻孔成像轨迹检测装置	YKCJ90/360矿用钻孔测井仪
仪器组成	​​	​​
主要功能	1） 对钻孔进行全孔壁成像，孔内录像，关键部位抓拍图片等； 2） 测量钻孔在空间的轨迹和钻孔的实际深度； 3） 从成像平面图上量测煤层或各种构造的厚度、宽度、走向、倾向和倾角等； 4） 区分矿体、岩体、煤层、夹矸、土层等各种地质结构体； 5） 观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等； 6） 测断层、裂隙产状及发育情况； 7） 观测含水断层、溶沟溶洞、含水层出水口位置等。	1）对钻孔进行全孔壁成像，孔内录像，关键部位抓拍图片等； 2）检测孔壁岩石自然伽马放射性强度和孔内温度变化，识别划分岩石岩性，评估煤层自燃倾向； 3） 测量钻孔在空间的轨迹和钻孔的实际深度； 4） 从成像平面图上量测煤层或各种构造的厚度、宽度、走向、倾向和倾角等； 5） 区分矿体、岩体、煤层、夹矸、土层等各种地质结构体； 6） 观测和定量分析揭露地层的岩性、厚度、含水性及地质结构特征； 7） 测断层、裂隙产状及发育情况； 8） 观测含水断层、溶沟溶洞、含水层出水口位置等。

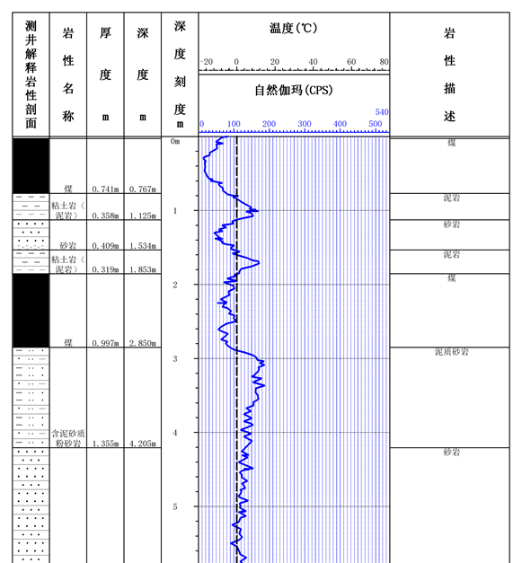

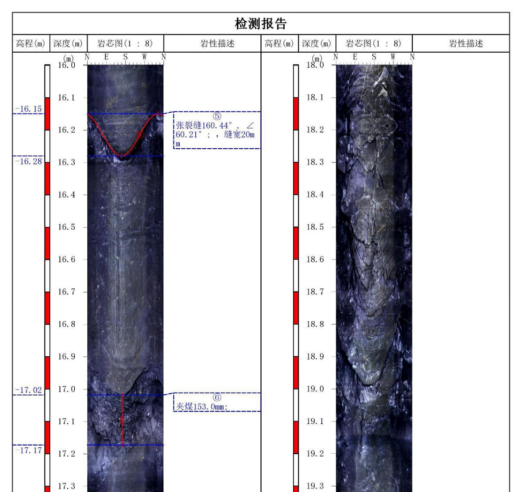

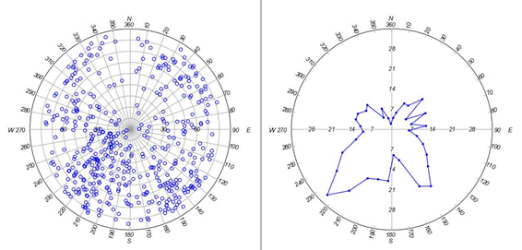

输出结果	​ 窥视抓拍 ​ ​孔壁展开图 ​   构造裂隙分布极坐标图与统计玫瑰图 ​ 岩性柱状图(YKCJ90/360) ​ 钻孔轨迹图



二、YZGW12.8 矿用钻孔轨迹甲烷浓度测量仪

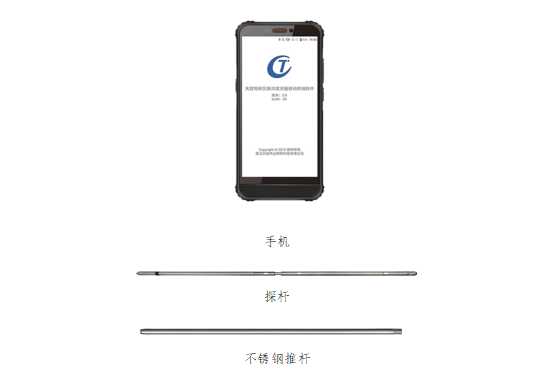

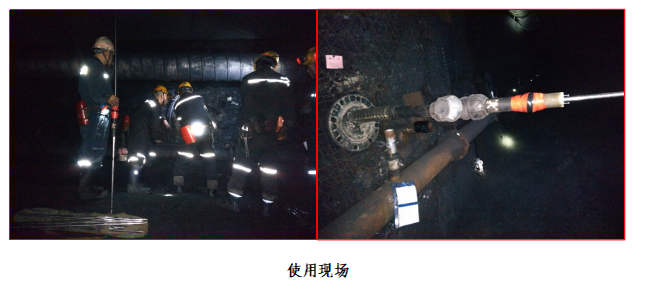

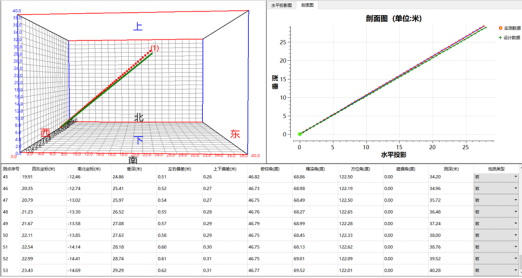

YZGW12.8矿用钻孔轨迹甲烷浓度测量仪是一款智能化多功能的集钻孔轨迹、瓦斯浓度、瓦斯流量和抽采负压原位检测于一体的设备。仪器主要由矿用本安型多功能探管、矿用智能手机、不锈钢推杆和孔口封堵器等组成。测量时将孔口封堵装置安装在瓦斯抽放管的三通接头上，推杆穿过孔口封堵器与探管连接，推动探管在孔内行进，实现钻孔的空间轨迹、深度、钻孔沿程瓦斯浓度、瓦斯流量和抽采负压的原位测量，现场显示钻孔轨迹图、钻孔全程瓦斯浓度曲线、瓦斯流量曲线和抽采负压曲线。

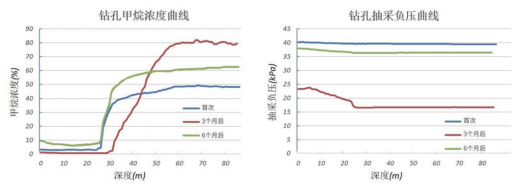

某钻孔三个不同时间段测试的瓦斯浓度与抽采负压曲线。钻孔深度85m，封孔深度23m，首次测试是在钻孔抽采管铺设、封堵完成，开始抽采时测试，第二次测试是在3个月后，第三次测试是在6个月后。在第二次测试发现抽采负压降低，瓦斯浓度升高后，加大了抽采负压，第三次测试结果验证了调整效果，全孔的抽采负压升高了，瓦斯浓度降低了。

测试结果表明，该钻孔封孔未达到理想深度和效果，存在漏气情况，导致钻孔后端瓦斯抽采效果欠佳。
