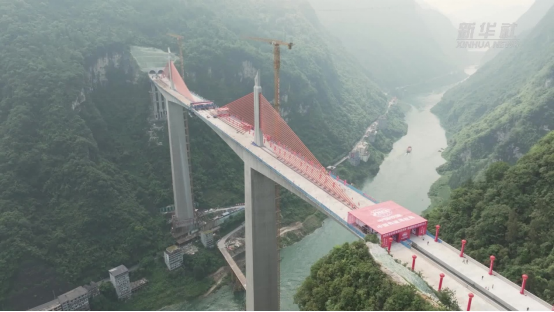

桥梁合龙、高楼封顶、隧道贯通……在这些激动人心的时刻背后，有一群“看不见的哨兵”日夜值守——它们就是应变监测传感器。它们把结构内部肉眼不可见的受力与变形，转化为一条条可读取、可预警的数据。什么是应变？工程师又是如何借助它来判断施工质量的？

一、什么是应变？

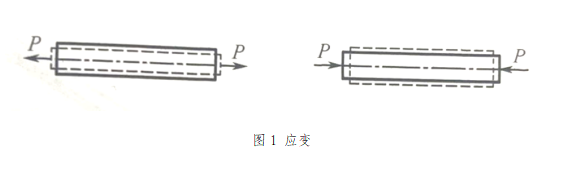

应变（Strain）描述的是物体受力后的相对变形程度。一根原长为 L 的钢筋，受拉后伸长了 ΔL，其应变就是：

应变是一个没有单位的比值，工程上常用“微应变”（με）表示，1 微应变等于百万分之一（10⁻⁶）。例如一根 10 米长的钢梁产生了 1 毫米的伸长，应变就是 100 微应变。规定受拉为正、受压为负，据此可以区分结构是被“拉长”还是被“压短”。

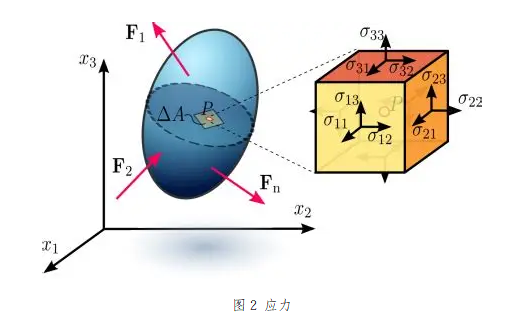

应变之所以重要，是因为它与应力存在直接关系。在弹性范围内，应力表示为：

其中E 为材料弹性模量。也就是说，测出应变，就能反算出材料内部承受了多大的力。应变是连接“看得见的外观”与“看不见的内力”之间的桥梁。

---

二、应变是如何被测出来的？

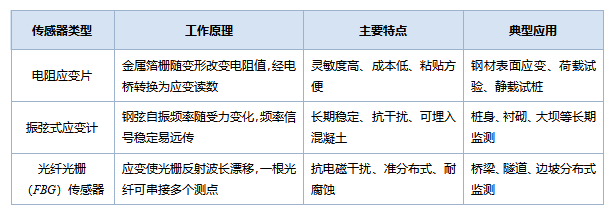

应变测量的核心是把微小的机械变形转换成电信号或光信号。目前工程施工中最常用的有三类传感器：



---

三、应变检测如何守护施工质量？

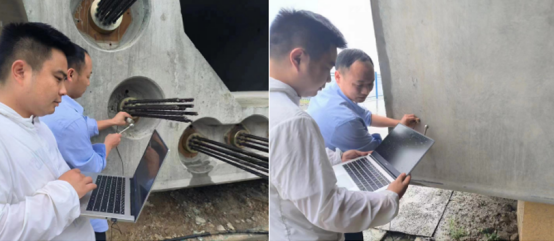

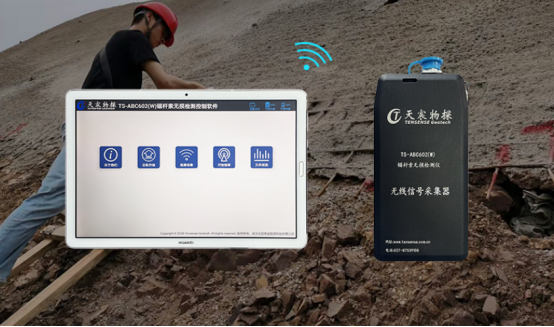

1. 桩基与锚杆验收：在桩身或锚杆中埋入应变计，可测得各级荷载下的轴力分布。锚杆张拉后实测轴力若明显低于设计值，说明预应力损失过大；试桩时若某深度应变突变，往往提示桩身存在缺陷或侧阻力异常。



2. 混凝土浇筑控制：大体积混凝土（如桥墩承台、大坝）硬化时会放热收缩，容易产生裂缝。通过监测内部应变与温度应变的发展，工程师可以及时调整养护和测温方案，防止“温度裂缝”影响结构耐久性。



3. 钢结构安装安全：大跨度钢结构在吊装、卸载、合龙过程中受力不断重分布。在关键杆件上贴应变片实时监测，一旦发现应变超限或异常集中，立即暂停施工、调整工序，避免构件超载失稳。

4. 桥梁施工监控：悬臂浇筑、斜拉索张拉、体系转换等每一步都会改变全桥内力。将实测应变与设计理论值对比，是保证成桥线形和内力的关键手段——可以说，没有应变监测，就没有现代大跨桥梁的精准合龙。



5. 隧道与深基坑监测：在隧道衬砌、基坑支撑上布设应变计，配合收敛变形观测，可及时掌握围岩压力变化，判断支护是否安全，指导后续开挖步序。

---

四、应变数据怎样“说话”？

拿到应变数据后，工程师通常从三个维度判断施工质量：

与限值比：实测应变是否超过设计和规范允许值，超过则需预警或处置。

与理论比：实测值与理论计算值偏差过大，往往提示材料强度异常、钢筋偏位、张拉不到位或施工超载等隐患。

看趋势：单点数据是快照，连续变化才是真相。应变稳定收敛说明结构工作状态正常；若出现持续快速增长或突变，即使数值尚小，也必须排查原因。

一句话概括：应变检测把“凭经验猜”变成了“用数据管”，让质量问题在萌芽阶段就被发现。

从一枚指甲盖大小的应变片，到绵延数公里的光纤传感，应变检测技术让工程师拥有了透视结构内力的“第三只眼”。它不改变工程的外观，却改变着工程的安全底线——把质量隐患消除在浇筑之前，把风险预警做在事故发生之前。这正是现代工程施工“看不见，却靠得住”的质量防线。
