在矿山、隧道、水利以及地下工程施工过程中，很多安全隐患并不会直接暴露在眼前。
无论是断层、破碎带、采空区，还是富水异常区域，它们往往隐藏在岩层内部。如果无法提前识别，不仅会影响施工进度，更可能在后续作业中带来较大的安全风险。
而传统钻孔探测方式，很多时候只能获取钻孔本身的一些基础信息，探测范围有限，容易形成“一孔之见”的局限。随着工程对精细化探测要求不断提高，如何通过一个钻孔获取更多地下信息，逐渐成为行业关注的重点。

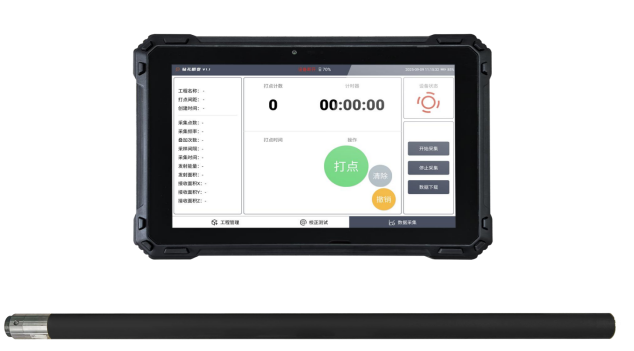

也正是在这样的应用背景下，武汉天宸伟业物探科技有限公司推出了 YCSZ11.1矿用本安型钻孔瞬变电磁仪。
从“看钻孔”到“看周边”，让探测范围进一步延伸
YCSZ11.1基于瞬变电磁探测原理，采用“孔内激发—孔内接收”的工作方式，对钻孔周边地层进行探测。与传统只关注钻孔本身的方法不同，它能够获取钻孔周边径向30米范围内的地层电性分布特征，从而识别周边异常区域。
简单来说，设备不仅能够“看钻孔”，更能够“看钻孔周边”。
钻孔瞬变电磁仪，是基于时间域电磁法（TEM）的地质勘探利器，简单来说，它的核心原理依托电磁感应定律，其工作过程是：它先通过发射线圈向地下发送一次脉冲磁场，当它遇到不同的地下介质时，由于电磁感应，导电介质中会产生感应电流，这些感应电流又会产生二次涡流场，断电后，二次场会逐渐衰减，不同深度和性质的地质体，其二次场的衰减特性是不同的，在一次脉冲磁场间歇期间，仪器便利用接收线圈观测这个二次涡流场，通过测量断电后各个时间段的二次场随时间变化规律，反推出地下电阻率分布，进而识别出含水层、矿体、断层等目标体。
工作原理图
这种方式，使原本难以直接识别的地质异常，能够通过地层电阻率数据变化被更加清晰地呈现出来。
不只是探测，更强调精度与抗干扰能力
在地下工程环境中，探测结果是否可靠，很大程度上取决于设备对复杂环境的适应能力。
为了保证数据稳定性，YCSZ11.1在信号采集与结构设计上进行了多项优化。设备采用抗干扰前端调理电路，并搭配24位高速ADC，可有效压制工频、低频以及高频随机干扰，甚至能够分辨1μV以下的微弱响应信号。
与此同时，设备采用X、Y、Z三通道正交接收结构，通过不同方向信号之间的差异变化，对异常体的位置和方位进行分析，从而提高复杂地层中的定位能力。

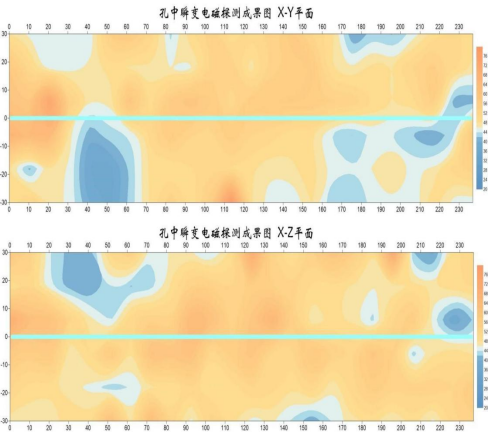

钻孔瞬变电磁探测效果图

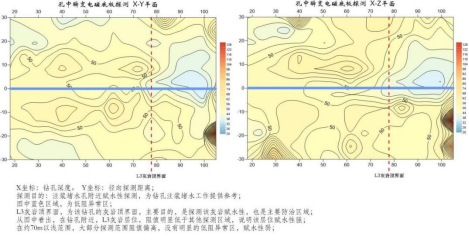

钻孔瞬变电磁底板探测效果图
除了探测功能之外，设备还集成了钻孔测斜、测深以及轨迹测量功能，在探测过程中可同步获取方位角、倾角与横滚角等信息，使探测结果更加完整。
从现场采集到三维成图，让结果更加直观
对于地下探测来说，仅有数据并不足够，如何让结果更容易理解同样重要。
YCSZ11.1支持二维、三维异常展示，并具备数据自动滤波、一键成图等功能。通过软件分析后，可以更加直观地看到钻孔周边异常区域的分布情况。

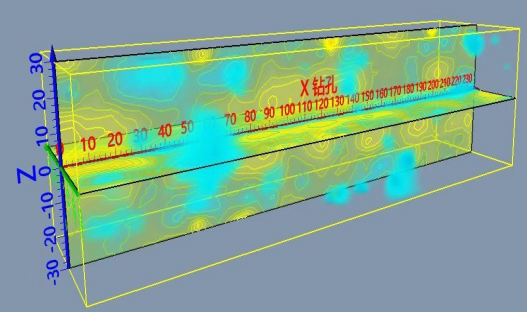

钻孔瞬变电磁三维效果示意图
多场景应用，让 地下隐患探测更加主动
在实际工程中，YCSZ11.1可应用于多种地下探测场景，包括：
- 煤矿井下超前探测
- 巷道掘进超前预报
- 煤层顶底板富水性探测
- 老窑及采空区探测
- 隧道、水利及地铁工程隐患探查
无论是提前识别富水区域，还是判断断层、破碎带及地下空洞情况，设备都能够为施工提供更加可靠的数据参考。
与此同时，设备支持钻机推送与手推杆推送两种采集方式，可根据不同现场条件灵活选择。其中钻机推送方式对钻孔深度限制更小，更适合长距离钻孔探测。
让探测更清晰，让施工更有依据
在地下工程施工中，很多风险并不是无法解决，而是在问题真正出现之前，缺少有效的识别手段。
YCSZ11.1所做的，并不仅仅是完成一次探测，而是通过更加精细的数据采集与分析，让地下异常信息能够被更早发现、更清晰呈现，从而做出提前预防、提前处理，为安全生产施工保驾护航。
