如果你正在西南地区旅行、出差，沿途经过正在施工的桥梁、高楼或地铁工地，可能会看到一台设备在往地下几十米深的孔里缓慢放下探头。

很多人会好奇的问：这么这么深的地方，人又下不去，工程师是怎么知道下面情况的？

其实，在浇筑混凝土之前，这些桩孔都会做一次“体检”。

但真正关键的问题是：

桩底下面，到底是不是“实心的”？

在南方很多地区（比如贵州、广西），地下岩层中很容易出现溶洞。

如果桩底刚好落在溶洞上：

轻则承载力下降

重则可能带来沉降甚至结构安全风险

为了解决这个问题，武汉天宸伟业物探公司在工程上会用到一种设备：

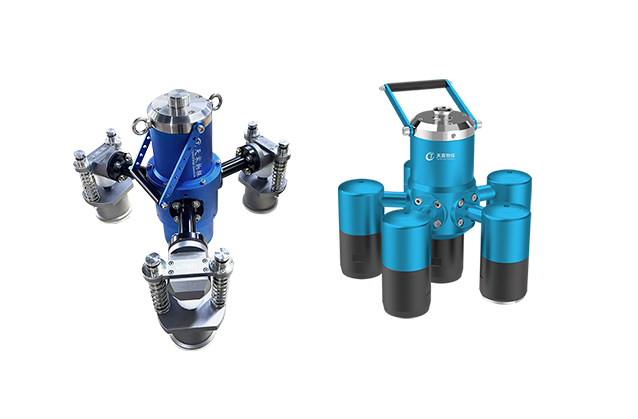

TS-RD1203T(B)/TS-RD1208T(A) 弹性波桩底溶洞探测仪

给桩底做一次“地质体检”

一、它是怎么工作的？

原理其实不复杂，可以简单理解为：

· 把探头放到桩底

· 发出弹性波（类似“声波”）

· 如果下面是完整岩层 → 信号正常衰减

· 如果有溶洞或裂隙 → 会产生明显反射

通过分析这些信号变化，工程人员就可以判断：

是否存在溶洞

溶洞的大致位置

异常结构的深度范围



二、适应复杂施工环境

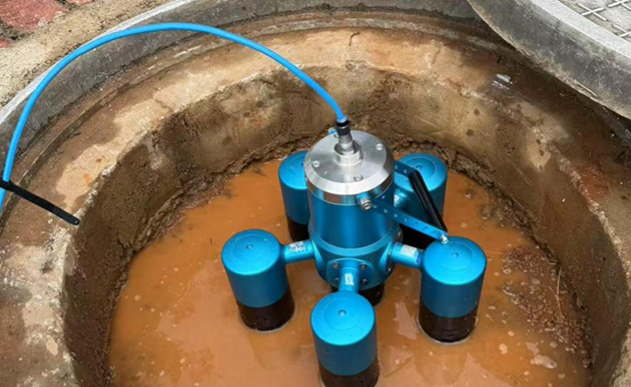

在实际工程中，桩孔环境往往比较复杂，比如：

孔底不平整

有泥浆或积水

地质结构变化大

针对这些情况，TS-RD1203T(B)在设计上进行了多项优化：

· 采用新型5脚设计，一次完成8个剖面探测，准确高效

· 采用大功率弹性波震源，探测深度可达约10米

· 自动调节发射与接收状态，适应干孔和泥浆孔
· 内置姿态传感器，提升检测精度
· 一体化设计，现场操作简单



三、数据是怎么分析的？

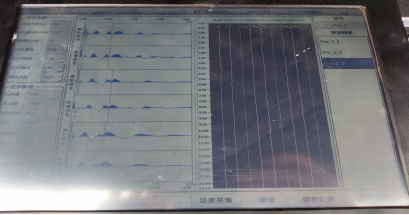

设备会把检测到的信号转化为数据，并通过软件进行分析，比如：

波形变化

频谱特征

信号强度

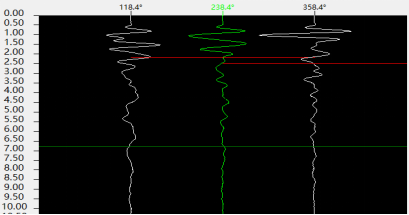

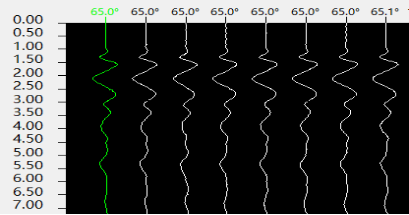

不同地质情况，对应的信号特征也不同：

岩层完整 → 波形平稳、衰减均匀

岩层破碎 → 信号杂乱

存在溶洞 → 出现明显强反射

工程人员可以通过这些数据，快速判断桩底情况。

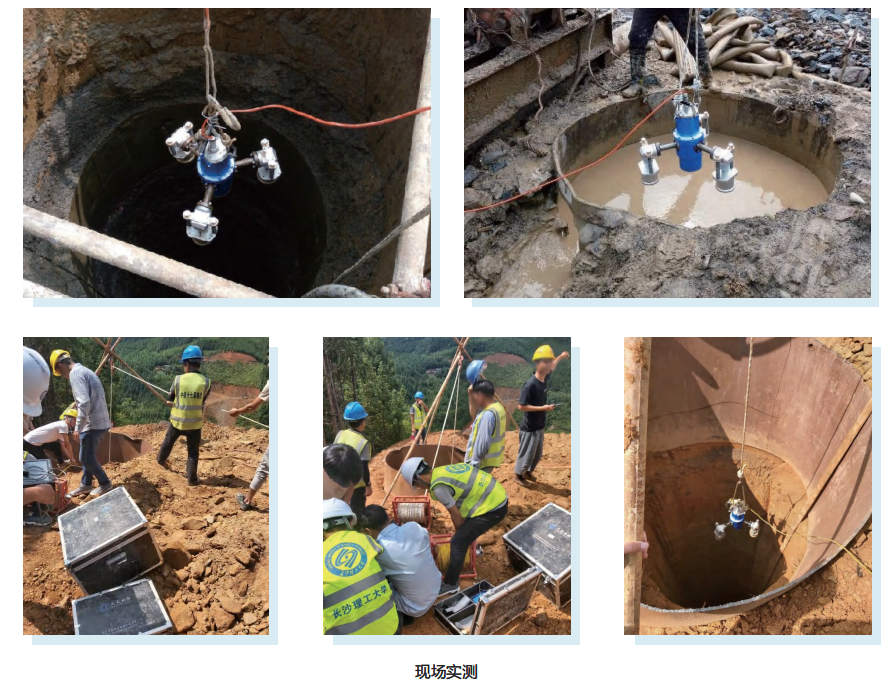

四、实际工程中，它真的有用吗？

答案是：非常有用。

在贵州、广西、云南等岩溶发育地区，这种设备已经被广泛应用于桩基工程检测。

相比传统检测方法：

不需要额外钻孔

一根桩约10分钟即可完成检测

可实现逐桩检测，减少漏检风险

在保证检测精度的同时，也大大提升了施工效率



五、为什么这一步很重要？

很多时候，问题不是发现不了，而是发现得太晚。

如果桩基已经施工完成才发现问题：

处理成本会非常高，甚至无法补救

而这种检测方式，相当于：

在施工阶段提前“排雷”，帮助工程人员：

提前发现隐患

优化施工方案

提高工程整体安全性



      对于普通人来说，我们很少能看到这些“地下工程”的细节。但正是这些看不见的检测技术，在默默保障着每一座桥梁、每一栋建筑的安全。随着工程检测技术的发展，像TS-RD1203T(B)/TS-RD1208T(A)弹性波桩底溶洞探测仪这样的设备，也正在让基础工程变得更加安全、更加可控。
