主要用途

• 建筑工程：用于高层建筑、大型商业综合体等桩基础施工前的地质勘察，准确掌握桩底地质状况，避免因溶洞等问题导致的基础沉降、变形等隐患。
• 桥梁建设：在桥梁桩基施工中，精确探测桩底溶洞分布，为桥梁基础设计和施工方案制定提供可靠依据，确保桥梁结构的稳固性。​
• 岩溶地区勘察：铁路、公路、桥梁、大坝等重大工程选址的溶洞、土洞探测。
• 城市地质调查：探测地铁沿线、地下管网区域、建筑地基下的采空区、人防洞室。
• 矿产资源勘探：寻找与岩溶有关的矿床。
• 地质灾害评估：评估地面塌陷风险。

 遵循规范

• 《岩土工程勘察规范》GB50021-2009

 优势

• 最大探测深度可达10米，优于《岩土工程勘察规范》GB50021-2009要求；
• 适用于各类干、湿孔；
• 针对孔底不平整，自动调节换能器耦合度高，信号收发效果好；
• 独特的抗干扰设计，极高的探测效率与数据密度，一次布设，多次覆盖，数据冗余度高；
• 卓越的分辨率与精度，空间定位更准确，波形信息利用充分，检测信号真实可靠；
• 强大的抗干扰与信号识别能力，信号叠加增强，波场分离；灵活的观测系统与适应性强；
• 采用全自动电机绞车控制，收放自如，操作便捷省力。

 工作原理

       仪器基于弹性波（声呐）反射探测法工作。在桩底泥浆环境中，仪器的发射装置发射弹性波（声呐）。当弹性波遇到桩基底部一定范围内的溶洞、溶蚀裂隙、软弱夹层等不良地质体时，由于这些地质体与周围岩体的波阻抗存在差异，弹性波会在界面处产生反射回波。仪器的 4 个接收通道负责接收这些反射回波，通过对回波的特性，如振幅、频率、相位和传播时间等进行分析处理，从而推断桩底不良地质体的位置、大小和性质等情况。

技术特点

• 大功率高频声波震源自动激发，探测深度深，精度高，最大探测深度可达10米；
• 自动调节换能器耦合度高，信号收发效果好；
• 自动调节激发源与接收换能器的相对高度，保证激发与接收均良好接地，不仅适用于泥浆孔，也适用于无水耦合的干孔；

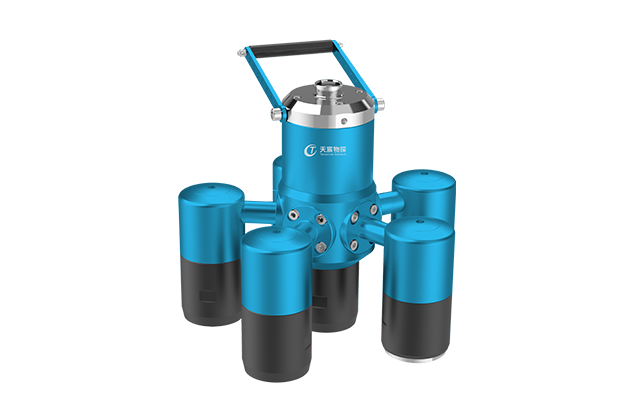

• 内置探头姿态传感器，既可记录测点的方位，又可判定探头在孔底的姿态，保证测试结果准确可靠；
• 仪器采用24位高速模数转换单元，具有超强微弱信号检测能力和检测精度；
• 多通道设计, 2 个用于发射弹性波，4 个用于接收反射回波, 提高了数据采集的全面性和准确性, 使探测结果更加可靠。​

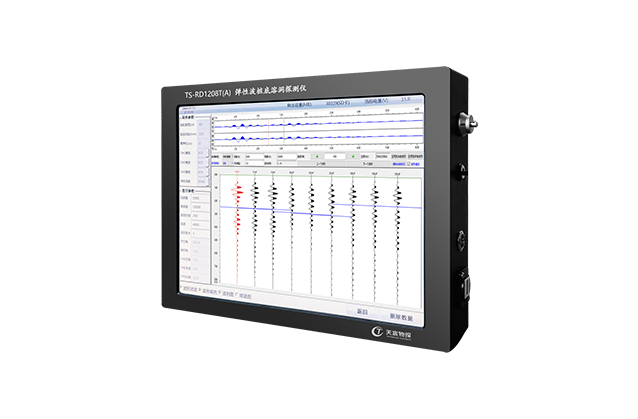

• 人性化操作界面：配备直观、简洁的操作界面，操作人员只需经过简单培训即可熟练上手。
• 坚固耐用,仪器外壳采用高强度、耐腐蚀的材料制造,良好的防护性能,具备良好的防水、防尘、防震性能.
• 分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、信号相关，有助于溶洞位置的判定。

技术参数
