主要用途

• 煤矿井下超前探测：在矿山开采前，用于探测矿体的分布、走向和规模，为开采方案的制定提供准确依据。同时，能够有效查明断层、破碎带、陷落柱等地质构造，提前评估开采风险，保障矿山作业安全。
• 巷道掘进超前探测：在巷道掘进过程中，实时探测巷道侧帮、顶板、底板岩层中的含水异常区、采空区、溶洞等，提前发现富水区域、隐伏导水构造等隐患，预防突水事故的发生，确保巷道安全掘进。
• 煤层顶底板探测：准确探测煤层顶底板的富水性和地质异常，为采煤作业提供安全保障，避免因顶底板问题导致的安全事故，提高采煤效率。
• 老窑及采空区探测：精准定位老窑和采空区的位置、范围及含水性，为矿山后续的资源开发和安全生产提供重要信息，防止在开采过程中误入危险区域。
• 钻孔精细探测：实现钻孔周围360度径向探测和钻孔轨迹测量，克服“一孔之见”，提高钻孔利用率；
• 其他领域：除矿山外，还可用于隧道施工中的地质超前预报、水利工程中的堤坝隐患探测以及地铁建设中的地下空洞和富水区域探测等，为各类地下工程的安全施工提供有力支持。

 方法原理

• 利用发射线圈供以脉冲电流，断电前在周围空间建立起稳定磁场（一次场）；在 t =0时刻，将电流突然切断，一次场将发生剧烈变化，并迅速向外传递，并在良导体中激发出感应电流，以维持原有一次场；在电流关断时刻或延迟一段时间，利用接收线圈测量地质体内感应电流随时间和空间的衰减情况，即得到二次磁场响应信号，并由接收机记录、处理，进而来解决有关地质问题。其本质是基于导电介质在阶跃变化的激励磁场激发下引起的涡流场问题。

技术特点

• 高精度信号测量：采用抗干扰前端调理电路，有效屏蔽外界干扰信号。搭配 24 位高速 ADC，实现高精度模数转换。运用时域及相位叠加技术，并支持多级程控增益，能够精准压制工频、低频及高频随机干扰，可分辨出 1μV以下的极其微弱响应信号，确保测量数据的准确性，为后续分析提供可靠依据；
• 多通道与多分量观测：配备 X、Y、Z 三通道的接收装置，对异常体进行精确定位。不同方向的异常信号会在三个通道上产生不同响应，通过分析这些差异，能够准确判断异常体的方位信息，极大提升了对复杂地质结构中异常体的定位能力，让探测更具针对性和准确性；

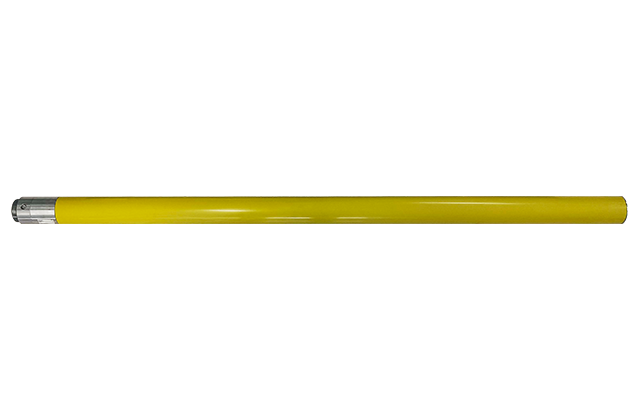

• 测斜与方位标定精准：内置高精度电子罗盘、陀螺仪，在探测过程中可实时获取孔测量点的方位信息。能够精确记录探管的方位角、倾角、横滚角信息，实现钻孔轨迹测量和探测方位标定。这不仅有助于了解钻孔的实际走向，还能提高对异常体的定位精度，让探测结果更加直观、准确地反映地下地质情况；
• 探测性能优异：探测距离远，发射电流大、探测深度大，可用于长钻孔（不低于800m）的探测，满足径向30m范围的探测、信号强，抗干扰能力出色。距离目标区域近，使得信号耦合效果更佳，同时减少了人文噪声的干扰，有效克服了钻探 “一孔之见” 的局限性，大幅提高钻孔利用率；

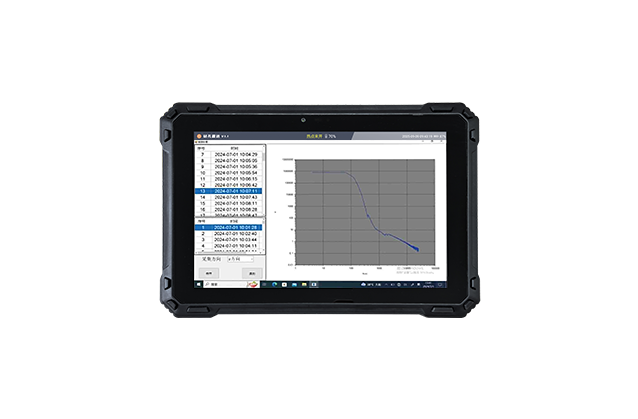

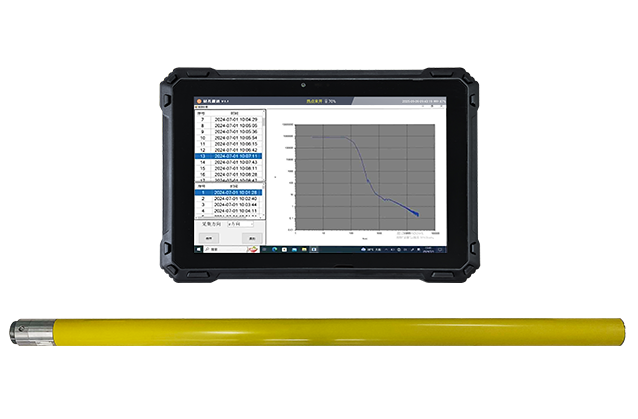

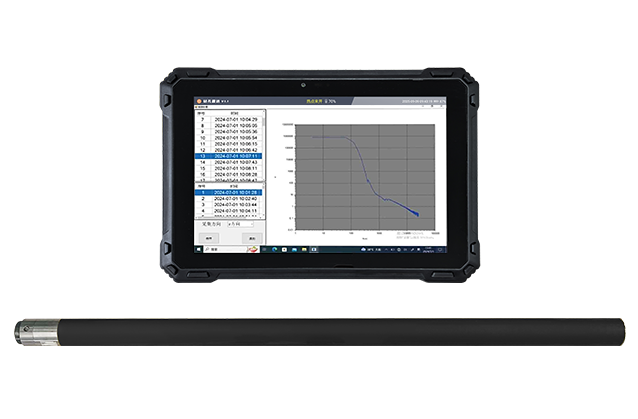

• 智能便捷操作：采用大尺寸触摸屏，具有32G大容量的存储空间，大于8小时的工作时间，动态范围达到258dB，最小可分辨电压达到0.6nV等优势。实现WIFI连接探管的主机，主机可以实现探管的置参、探管连接状态的判断、数据的同步和打点记录钻杆次数的功能；

• 软件提供“向导模式”：具备多种数据处理分析方法，能够实现对异常体二维和三维立体展示。支持一键采集、参数自动设置、数据自动滤波与识别，以及一键成图，操作简便，降低了对使用人员专业背景的过高要求。

技术参数

• 防爆标志：Exib I Ma
• 探测距离：长钻孔不低于800m
• 发射电流：1~25A（可扩展至更高）
• 发射频率：3.125Hz~25Hz（多档可调）
• AD转换器：24位
• 存储容量：32G
• 工作时长：大于8小时
• 工作温度：-10℃ ~ 50℃
