主要用途

• 植物根系生长动态监测；
• 定量分析不同土层中根系的生长速率和形态变化；
• 追踪细根（如吸收根）的产生、衰老和分解过程，研究碳循环；
• 绘制根系在垂直和水平方向的分布图，评估根系构型（如深根型 vs 浅根型）；
• 评估灌溉、覆盖、间作等对根系发育的调控效果；
• 对比不同品种的根系特性；
• 分析施肥或土壤改良措施对根系觅食行为的影响。

 优势

• 非破坏性监测，保持根系自然状态；
• 高分辨率，捕捉根系的细微变化；
• 长期连续数据，揭示根系生长的动态规律；
• 多环境兼容，农田、森林、温室、极端环境均可适用；
• 完全自研的高性能集成主板，实现连续高清录像，颜色逼真，图像清晰，检测速度可达4m/min；

• 数据可视化强，动态影像+定量分析，适用于科研、教学、农业推广。

 产品简介

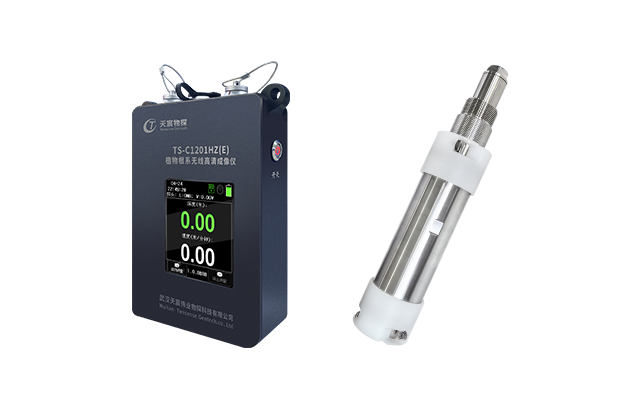

        TS-C1201H(E) 无线高清多功能钻孔成像分析仪 是一款用于原位、非破坏性植物根系研究的先进设备。它集成了高分辨率摄像头与智能分析软件，能够长期动态监测根系生长、分布、周转等关键指标。该仪器广泛应用于农业科研、生态研究、林业管理、园艺栽培及环境修复等领域，助力用户精准把握地下生态过程，优化生产与管理策略。

技术特点

• 拼录一体：探头内置存储卡，支持拼图、录像，实时存盘；
• 高集成性：探管内采用自研的4核ARM高集成主板，集成度高，功耗低，系统稳定可靠；
• 高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
• 高清晰度：摄像头为彩色低照度700Lines，0.01Lux，500万像素；配备高亮度LED光源；前置前景无遮挡探头，从而保证对各种探测对象均可清晰成像；
• 宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
• 高续航性：主机供电，连续工作时间不少于24小时；
• 数据传输与图像拼接速度快：高清探头与PC机通过高速网络接口传输数据，传输速率可达1G/3min。图像拼接采取4线程同步拼接，速度快，效率高；
• 三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360度连续旋转；也可同幅显示根系描述结果表和根系柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
• 直接进行描述：展开图上可直接进行植物根系延展方向，根系生长情况、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1度；准确解析根系的生长情况；
• 图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；

• 探头承压能力强：探头采用不锈钢外壳、钢化光学玻璃探头罩，最大可承受压力不小于5MPa。

技术参数

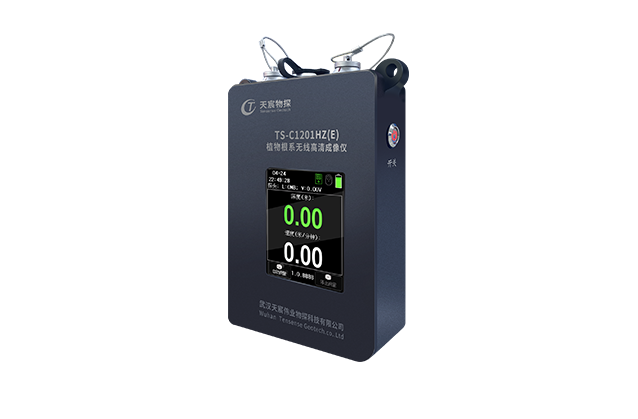

主机

• 显示方式： 2.8寸真彩液晶显示屏
• 处理器：高性能低功耗嵌入式处理器
• 操控方式：触摸
• 数据接口：网络接口
• 防护等级：IP67
• 存储器：内置1G存储内存
• 操作系统：FreeRtos操作系统
• 供电模式：内置12V锂电池，连续工作大于24小时
• 外形尺寸：151mm×108mm×39.4mm
• 质量：1.1KG

深度编码器

• 防护等级：IP67
• 测深精度：0.1mm
• 供电模式：主机供电
• 质量：0.99KG

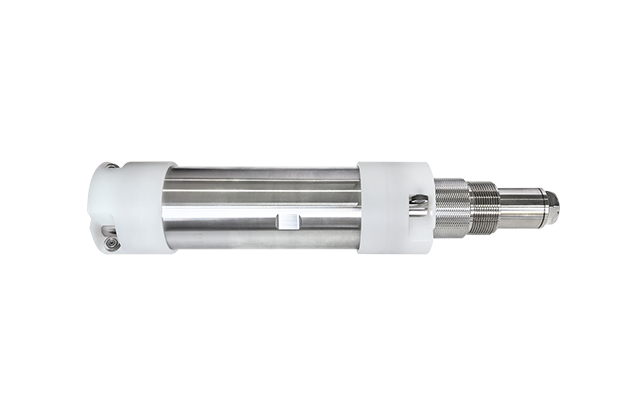

高清探头

• 探头直径：Φ 52mm
• 耐压等级：不小于5MPa
• 检测孔深：0~100米
• 摄像头：彩色低照度成像能力（700电视线，0.01Lux），全景360°
• 图像像素：500万像素
• 三维罗盘：倾角范围：-90°~90゜，精度：0.1゜；方位角范围：0～360゜，精度：0.1゜
• 工作温度：-10℃～70℃
• 检测孔径：≥Φ60mm
• 供电模式：主机供电
• 控制器：内置高性能单片机
• 辅助光源：≥30Lux，高亮度LED光源
• 存储器：内置1G内存卡
• 外形尺寸：Φ52mm×230mm
• 质量：1Kg
