主要用途

• 批量钻孔的全孔壁成像、录像和构造分析；
• 批量钻孔的关键部位抓拍图像；
• 批量钻孔轨迹、深度测量。

优势

• 成像、录像、轨迹测量、关键部位抓拍功能四合一，并能实时分析评价；
• 360°全景探头，前视无遮挡，视窗可清洗；
• 大屏幕人机交互、图像显示细腻、操作方便快捷；
• 分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；
• 1080p高清成像，画面清晰细腻。

产品简介

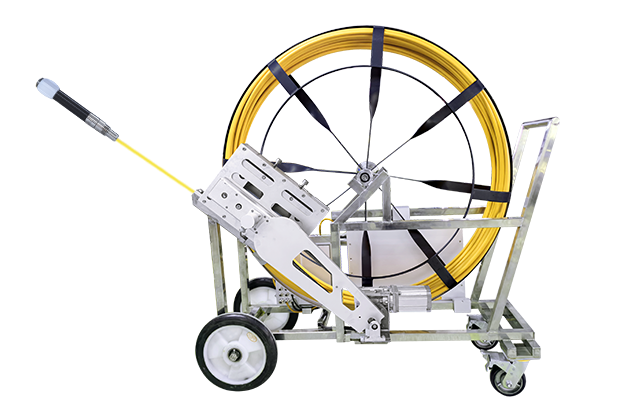

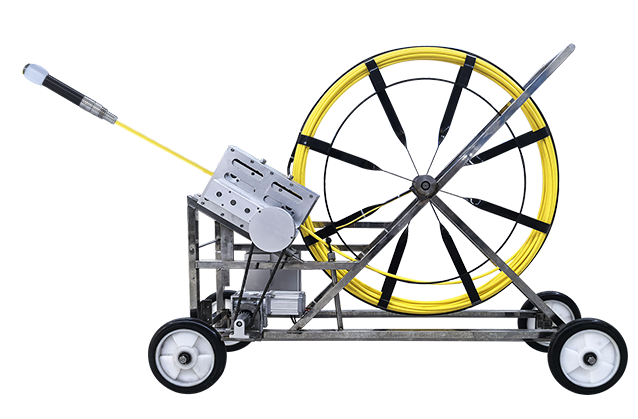

       全自动顶孔轨迹成像装置是一款批量顶孔检测设备，可以配置成不同的仪器，如钻孔轨迹仪、钻孔窥视仪、钻孔成像仪和钻孔成像轨迹检测仪等。

技术特点

• 高集成性：主机内系统控制、图像采集、显示与存储高度集成；
• 多功能性：可实时同步实现对钻孔进行全孔壁成像、录像，关键部位抓拍图片及钻孔轨迹测量功能；
• 高智能性：主机内置ARM+DSP双核处理器，图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据，可保证全景图像实时自动采集，快速无缝拼接，同时自动角度和深度校正，全景视频图像实时呈现，图像清晰。可在井下实时生成钻孔成像平面展开图，生成mp4格式视频文件，可在井下实时回放动态钻孔窥视图和平面展开图；实现图像拼接、录像、关键部位抓拍和轨迹测量实时同步进行；
• 高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
• 高清晰度：摄像头为彩色低照度700Lines，0.1Lux，工业级2000万像素；光照强度连续可调；
• 检测效率高：成像录像轨迹同步实时检测最优速率2m/min左右，最高可达5m/min；
• 宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
• 便携性好：整机体积小巧、重量轻，方便携带；
• 操作性好：整套系统连接简单，操作简便，初用者上手快；主机可作电脑的外接U盘使用，数据直接复制粘贴；
• 功耗低：内置DC12V高能锂电池供电，连续工作时间不少于10小时；

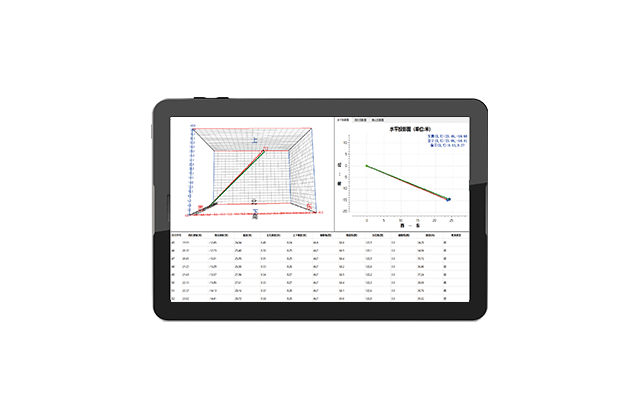

• 三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360°连续旋转；也可同幅显示岩芯描述结果表和岩芯柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
• 直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1°；
• 图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；
• 探头承压能力强：探头采用不锈钢外壳，钢化光学玻璃片，可承受压力大于20MPa。

技术参数

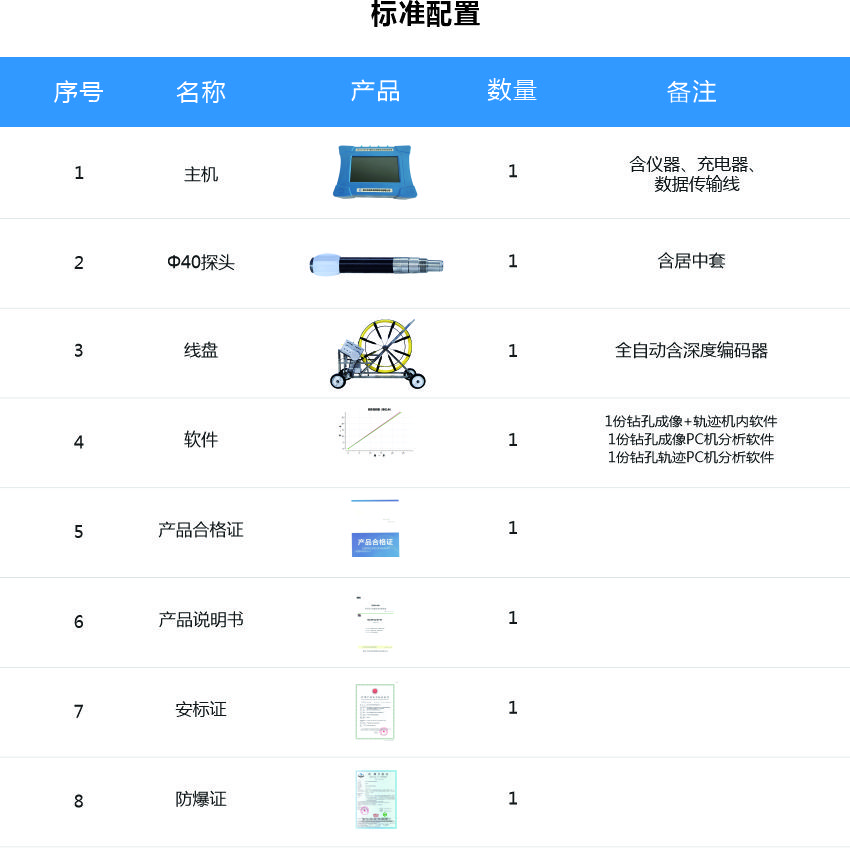

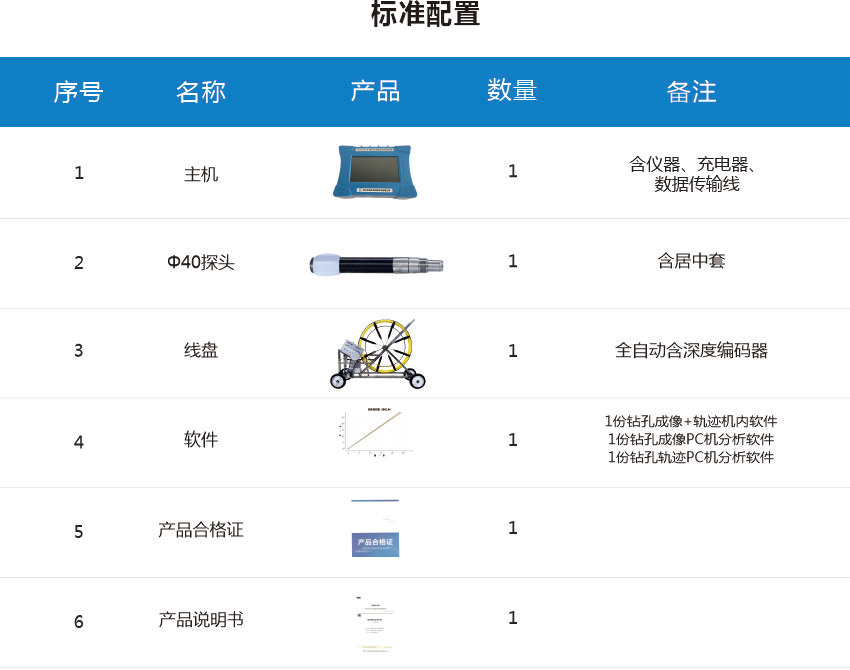

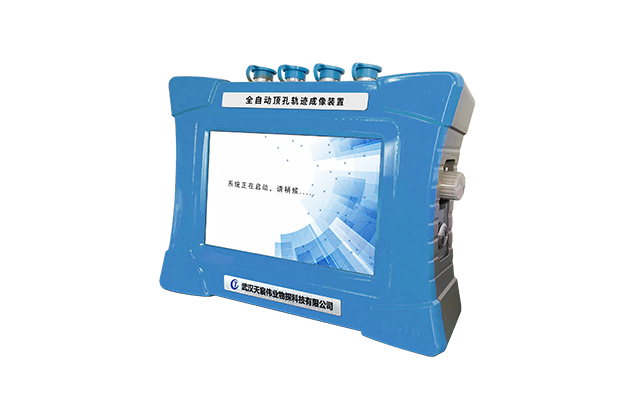

ZKXG100-Z(A)（矿用钻孔成像检测装置主机）

• 煤安标志：本质安全型
• 防爆标志：Exib I Mb
• 安标证号：MFC170071
• 防爆证号: CCCMT22.0767
• 显示方式：7寸真彩液晶显示屏，背光可调
• 操控方式：光电旋钮
• 处理器：高性能低功耗嵌入式ARM+DSP双核处理器
• 存储器：32G TF 存储卡
• 操作系统：Linux操作系统
• 供电模式; 内置高能锂电池DC12V供电
• 工作时间：＞10小时
• 数据接口：USB2.0接口
• 防护等级：IP54
• 外形尺寸：255mm×192mm×74mm
• 质量：≤2kg

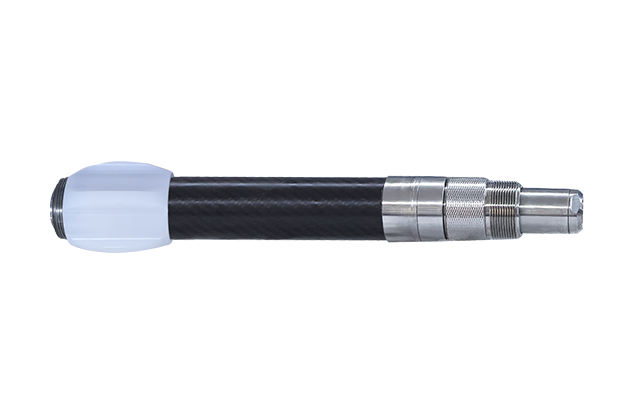

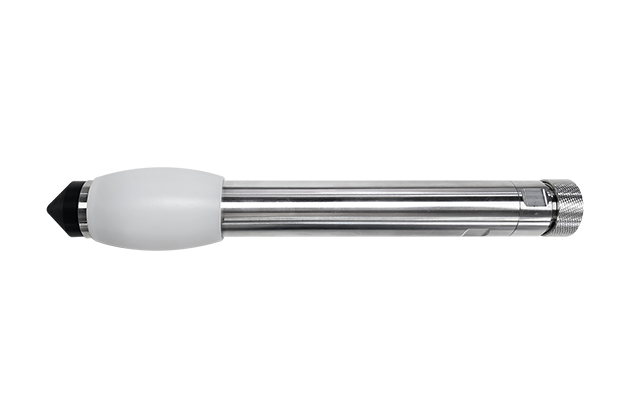

ZKXG100-T（矿用钻孔成像轨迹检测装置探头Φ40）

• 煤安标志：本质安全型
• 防爆标志：Exib I Mb
• 安标证号：MFH130022
• 防爆证号: CCCMT22.0768
• 探头尺寸：Φ40mm×310mm
• 检测孔径：Φ45mm-Φ200mm
• 供电模式：主机供电
• 耐压等级：耐水压12MPa
• 控制器：高性能单片机
• 工作模式：有线实时
• 摄像头：彩色低照度700TVLines，0.1Lux，全景360°
• 辅助光源：≥30Lux，通过主机软件调节
• 推进方式：专用导向推杆配接
• 三维罗盘：倾角范围：-90°~90°，精度：0.1°；方位角范围：0～360°，精度：0.1°，探头允许横滚360°；
• 质量：≤4kg
