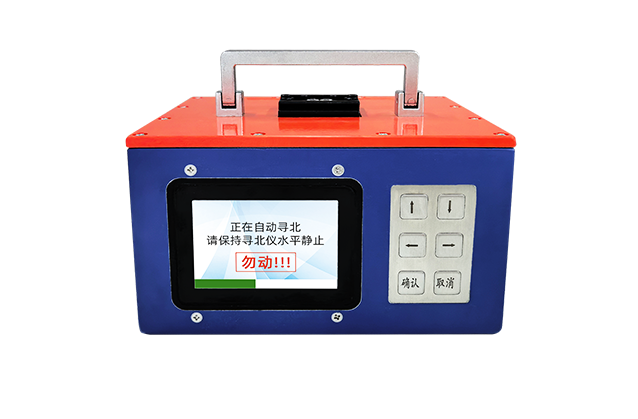

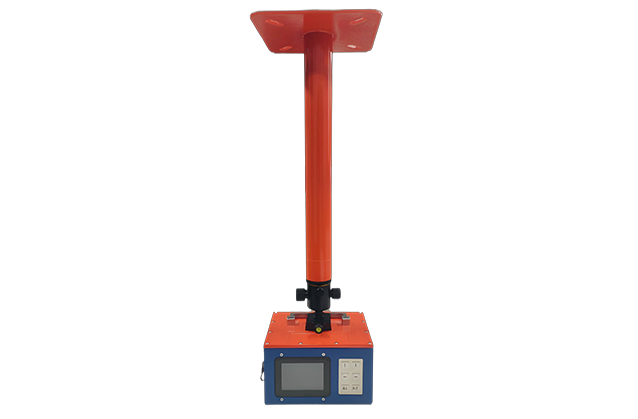

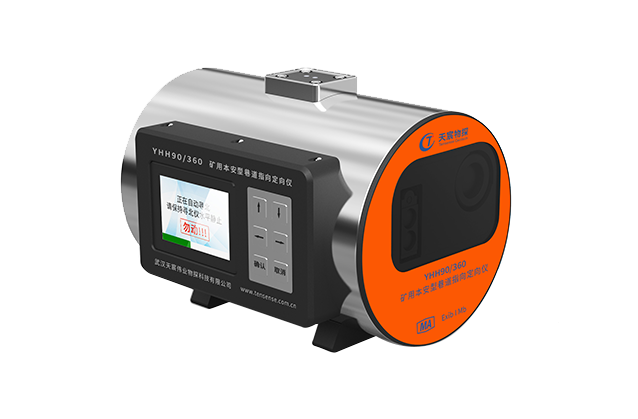

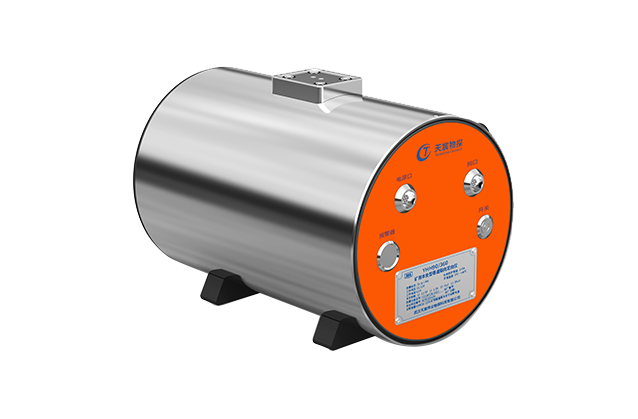

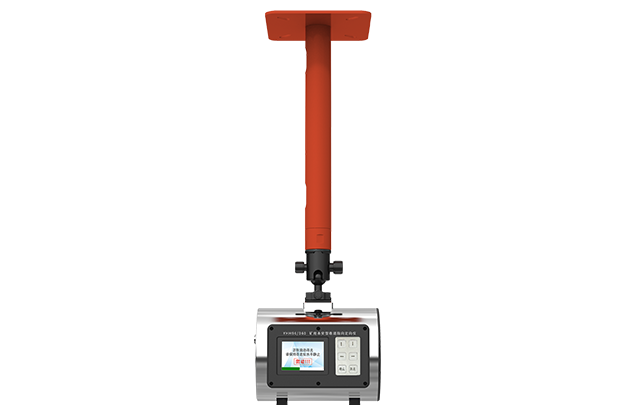

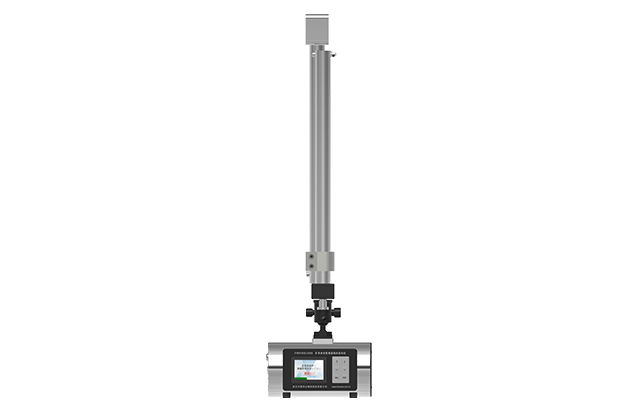

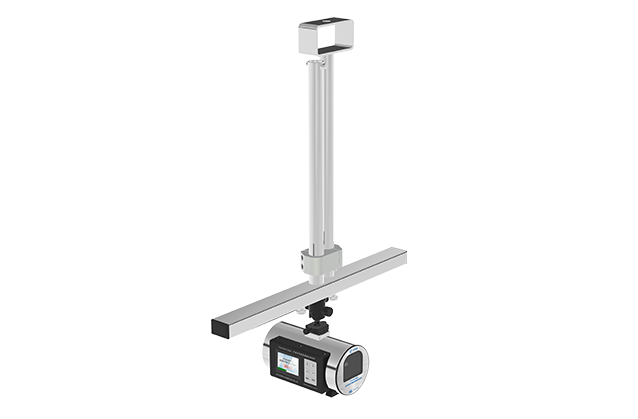

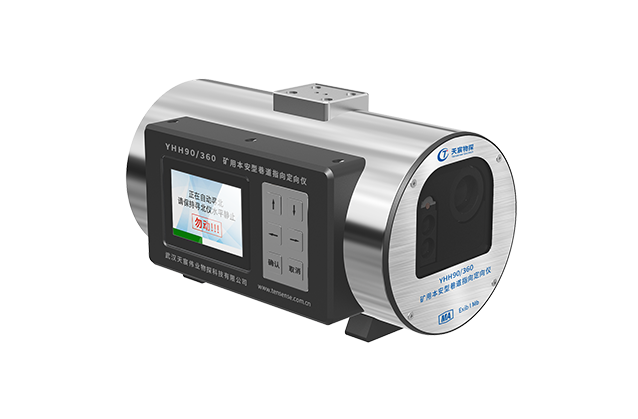

YHH90/360 矿用本安型巷道指向定向仪系统




    YHH90/360矿用本安型巷道指向定向仪在掘进工作面投入使用,实现实时地面观测巷道掘进距离及方位偏差预警功能及时修正激光指向方向,防止巷道掘进方向与设计方向偏差,减少巷道掘进进尺每月人工测量,预防煤矿测量事故的发生。远程计算机软件实时查看巷道日累计掘进进尺、月累计累计掘进进尺,季度及年度累计掘进进尺。构建互联网通过WEB的形式访问,矿用本安型巷道指向定向仪非人员调整移动后,互联网技术在电脑端声光报警,以短信形式发送管理人手机上,及时修改指向方向,方便上级单位对矿井掘进尺的监督检查。

  • 产品优势
  • 产品详情
  • 性能指标

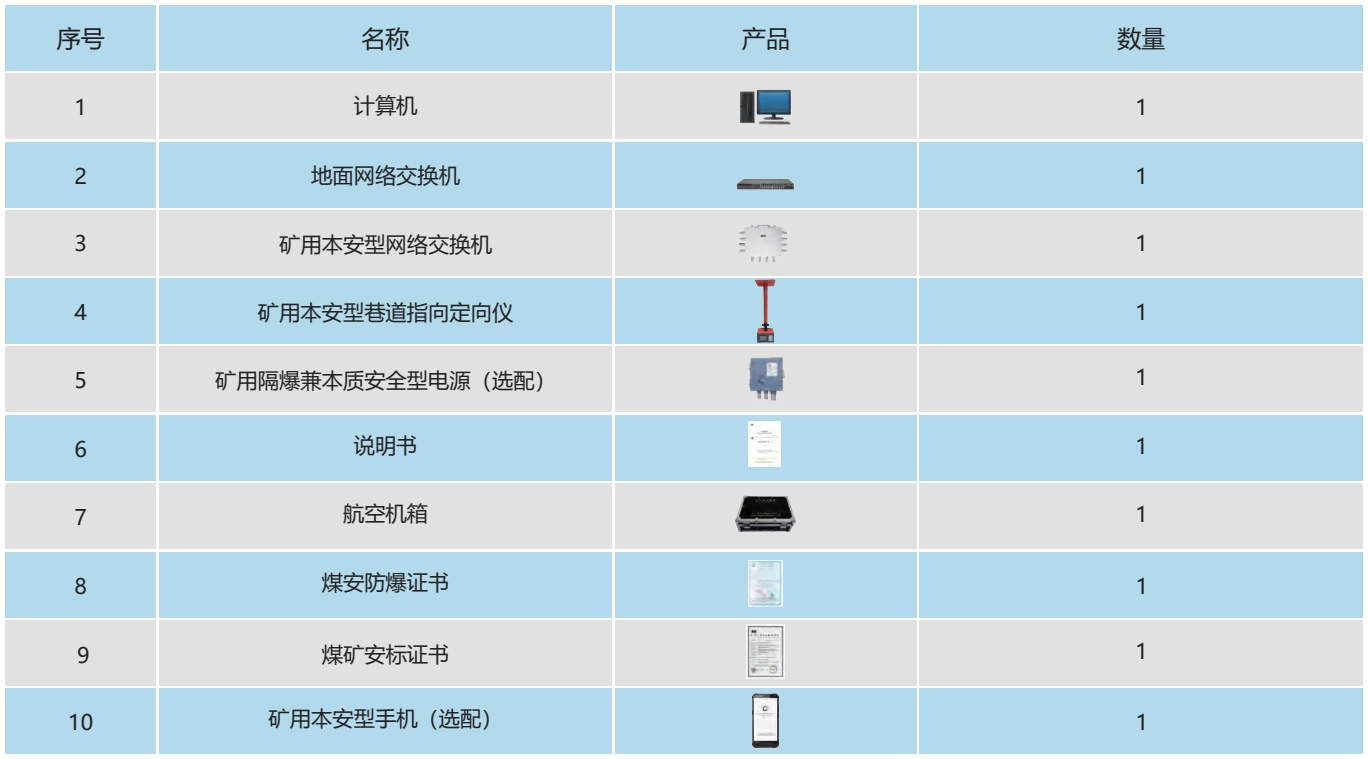

  • 产品配置
1
产品优势

实时精准监测

提高巷道掘进的精确度, 减少偏差,确保工程质量


2

提升施工效率

提升施工效率,降低人工测量的工作量和难度


3

深度数据分析

增强施工安全性,减少因方向偏差导致的安全隐患


主要用途


  • 用于矿山巷道的掘进指向,确保巷道按照预定方向准确推进;
  • 适用于铁路、公路隧道等地下工程的施工定位;
  • 激光测距与巷道指向;
  • 自寻北开孔定向;
  • 方位倾角准确测量。

优势


  • 实时精准监测
  • 提升施工效率
  • 深度数据分析
  • 自动生成报告

工作原理


       在煤矿掘进巷道掘进工程中,激光指向设备用于提供精确的导向和定位,确保掘进方向的准确性。然而,施工现场的环境复杂,设备和
人员活动可能导致激光指向设备偏离预设位置,影响施工精度。此外,传统的人工统计掘进进尺方法效率低下,且不利于安全管理,因此需
要提高自动化水平。解决方案包括自动校准功能、实时监测系统、自动化进尺统计、安全警示系统和工作人员培训,以提高施工效率和安全
性。

       矿用本安型巷道指向定向仪采用微服务框架开发,提升系统的扩展性和可维护性;基于VUE 前端技术,凭借其丰富的组件库和高效的数
据绑定机制,为用户打造出简洁直观、操作便捷的交互界面。

       平台支持灵活配置,能够根据不同的巷道环境、作业要求等实际情况,轻松地对各项参数、功能模块进行个性化配置,以更好地满足多
样化的矿用巷道指向定向需求,助力矿山开采等相关作业更加精准、安全地进行。



系统功能


  • 首页展示每个工作面的日进尺、月进尺、季进尺和年度进尺的统计数据;还展示实时预警的数据,以及工作面月度统计占比的饼图和月度进尺统计的柱状图
  • 实时数据显示:设备实时显示并上传方位角等数据,平台实时接收、展示并更新数据;
  • 实时数据监测:监测到设备超 2° 非人员调整移动,触发声光报警并上传信息提醒管理人员;
  • 报表统计:掘进进尺数据可以用于生成各种数据分析报告,包括日报表、月报表、季报表和年报表等;
  • 历史记录:历史数据查询是指根据过去记录的数据信息,对特定时间段内的数据进行检索和查找的功能;
  • 参数配置:可灵活设置报警值、方式及多级报警,适配不同工作需求;
  • 打印与导出:可打印数据,按范围导出多种格式数据、图表报表并记录操作日志。


技术参数


  • 角度测量范围:倾斜角90°~90°,方位角0°~ 360°
  • 角度测量精度倾斜角±0.1°, 方位角±0.1°
  • 激光测距范围:0.03m~200m
  • 激光测距精度:±1mm
  • 寻北方式:自动寻北
  • 数据传输:蓝牙和有线网
  • 供电电源:隔爆电源供
  • 防爆类型矿用本质安全型
  • 外形尺寸:196mm x 156mm x 156m
  • 重量:3.6kg
