YZGW12.8 矿用钻孔轨迹甲烷浓度测量仪




    YZGW12.8矿用钻孔轨迹甲烷浓度测量仪是一款智能化多功能的钻孔轨迹-瓦斯浓度和抽采负压原位检测设备,仪器主要由矿用本安型多功能探管、矿用智能手机、不锈钢推杆和孔口封堵器等组成。测量时将孔口封堵装置安装在瓦斯抽放管的三通接头上,推杆穿过孔口封堵器与探管连接,推动探管在孔内行进,实现钻孔的空间轨迹、深度、钻孔沿程瓦斯浓度和抽采负压的原位测量,测量的数据保存在探管内。测量结束后,取出探管,矿用智能手机通过无线蓝牙获取探管的实测数据,现场显示钻孔轨迹图和钻孔全程瓦斯浓度曲线和抽采负压曲线。

  • 携带轻便 测量简单快捷
  • 无线数据传输
  • 钻孔精确测量
  • 一键出具报告
  • 云平台实时远程共享
  • 产品优势
  • 产品详情
  • 性能指标
  • 产品配置
  • 资料下载
1
产品优势

数据无线传输
钻孔轨迹 瓦斯浓度 抽采负压 三合一




测量时只用携带矿用本安手机、探管及相应数量不锈钢推杆下井即可

实现钻孔的空间轨迹、深度、钻孔沿程瓦斯浓度和抽采负压的原位测量

测量的数据保存在探管内,可在现场通过手机终端查看实测数据

2

探管内置高精度激光瓦斯浓度传感器
和压力传感器,实时原位测量测点位置的瓦斯浓度和压力


测量时将孔口封堵装置安装在瓦斯抽放管的三通接头上,推杆穿过孔口封堵器与探管连接,推动探管在孔内行进,实现钻孔的空间轨迹、深度、钻孔沿程瓦斯浓度和抽采负压的原位测量

3

智能化多功能的钻
孔轨迹-瓦斯浓度和抽采负压原位检测设备

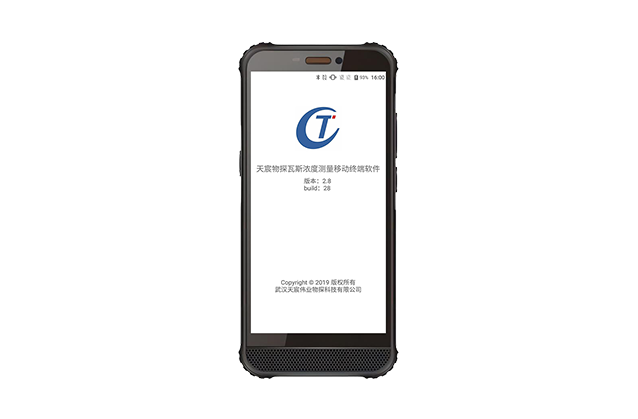

矿用智能手机通过无线蓝牙获取探管的实测数据

现场显示钻孔轨迹图和钻孔全程瓦斯浓度曲线和抽采负压曲线

4

分析软件功能强大


三维空间轨迹,二维水平面投影曲线、剖面曲线灵活切换
测点实测值曲线,数表联动量现,偏离值自动计算
钻孔群数据管理简洁,结果同屏展示,空白区自动识别

主要用途


  • 煤矿井下各类钻孔快速轨迹测量;
  • 瓦斯抽放孔沿程瓦斯浓度-抽采负压原位测量;
  • 瓦斯抽放孔封堵质量及缺陷位置检测;
  • 区域瓦斯抽采异常多钻孔联合诊断;
  • 钻孔深度测量。

产品优势


  • 携带轻便,测量简单快捷;
  • 数据无线传输;
  • 井下手持终端直接显示、查看测量结果;
  • 分析软件使用便捷、功能强大、钻孔群管理、一键出具word报告;
  • 云平台实时远程共享。

工作原理




       YZGW12.8矿用钻孔轨迹甲烷浓度测量仪是一款智能化多功能的钻孔轨迹-瓦斯浓度和抽采负压原位检测设备,仪器主要由矿用本安型多功能探管、矿用智能手机、不锈钢推杆和孔口封堵器等组成。测量时将孔口封堵装置安装在瓦斯抽放管的三通接头上,推杆穿过孔口封堵器与探管连接,推动探管在孔内行进,实现钻孔的空间轨迹、深度、钻孔沿程瓦斯浓度和抽采负压的原位测量,测量的数据保存在探管内。测量结束后,取出探管,矿用智能手机通过无线蓝牙获取探管的实测数据,现场显示钻孔轨迹图和钻孔全程瓦斯浓度曲线和抽采负压曲线



技术特点


  • 同时测量钻孔轨迹与深度:探管内置高精度角度传感器和深度传感器,既可精确测定钻孔空间轨迹,亦可准确测量钻孔深度;
  • 同时测量钻孔内瓦斯浓度和抽采负压探管内置高精度激光瓦斯浓度传感器和压力传感器,实时原位测量测点位置的瓦斯浓度和压力。

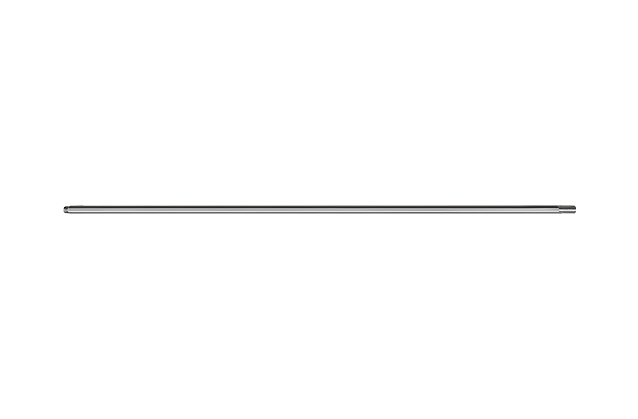

  • 携带轻便,测量简单快捷:测量时只用携带矿用本安手机、探管及相应数量碳纤维推杆下井即可,体积小,重量轻,单人便可携带;钻孔轨迹测量采用离线复测模式,无需连接各种线缆,直接将探管与手机蓝牙同步后,用碳纤维推杆将探管推入钻孔即可测量,测量间隔根据钻孔深度自主选择,每次测量稳定时间只需要3s,测量简单快捷;
  • 井下可直接查看测量结果:完成测量后,可以直接在矿用智能手机上查看测量结果,包括数据表格、轨迹曲线、瓦斯浓度曲线、抽采负压曲线,以及钻孔施工质量评价和封堵质量评价;
  • 蓝牙数据交换探管与手机通过蓝牙形式进行数据交换,完成测量退出探管后探管与手机自动蓝牙连接,无需二次手动连接;
  • 钻孔群连测管理技术:多孔连钻连测,数据统一管理,钻孔起止过程自动智能判断,自动识别空白带和煤岩层;多钻孔联合分析钻孔瓦斯抽采异常的原因,确定异常的空间位置。
  • 分析软件功能强大:
  • Ø三维空间轨迹,二维水平面投影曲线、剖面曲线灵活切换;
  • Ø测点实测值曲线,数表联动量现,偏离值自动计算;
  • Ø钻孔群数据管理简洁,结果同屏展示,空白区自动识别;
  • Ø结果可导入Excel生成图表报告,也可导入CAD自动上图;
  •  一键出具word报告。

技术参数

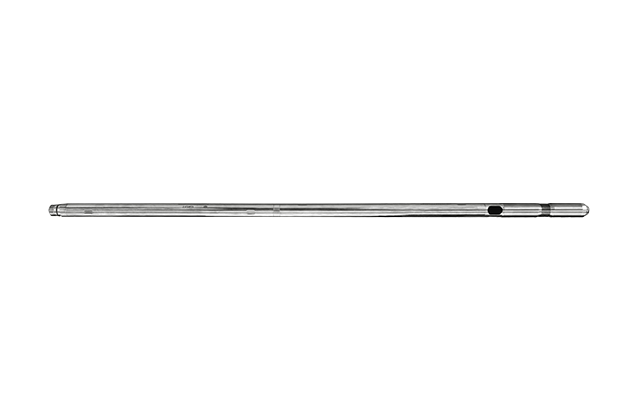

YZG12.8-T(矿用本安型钻孔轨迹甲烷浓度测量仪探管)

  • 煤安标志:本质安全型
  • 防爆标志:Exib I Mb
  • 探管耐压≥12MPa
  • 供电模式:DC12.8V锂聚合物电池,连续工作时间大于37小时
  • 控制器:高性能单片机
  • 三维电子罗盘:倾角范围90°~90°;倾角精度0.1°;方位角范围0°~360°;方位角精度0.5°
  • 推进方式:碳纤维推杆手动推进
  • 通讯方式:蓝牙
  • 测点间隔:1~60s可调
  • 深度测量范围:不限
  • 精度:1m
  • 尺寸:Φ20×690mm
  • 质量:760g



  • YZGW12.8 矿用钻孔轨迹-瓦斯抽采参数原位检测仪——技术文档 更新时间:2022-10-10 下载 预览
