TS-C1201(D) 深孔多功能钻孔成像分析仪




    TS-C1201(D) 深孔多功能钻孔成像分析仪是一款国内首家集钻孔成像、钻孔录像(窥视)、钻孔轨迹检测于一体的钻孔全方位检测设备

  • 成像、录像、轨迹检测功能于一体
  • 检测最大孔深可达1500m
  • 1080p高清成像
  • 分析软件功能强大
  • 产品优势
  • 产品详情
  • 性能指标

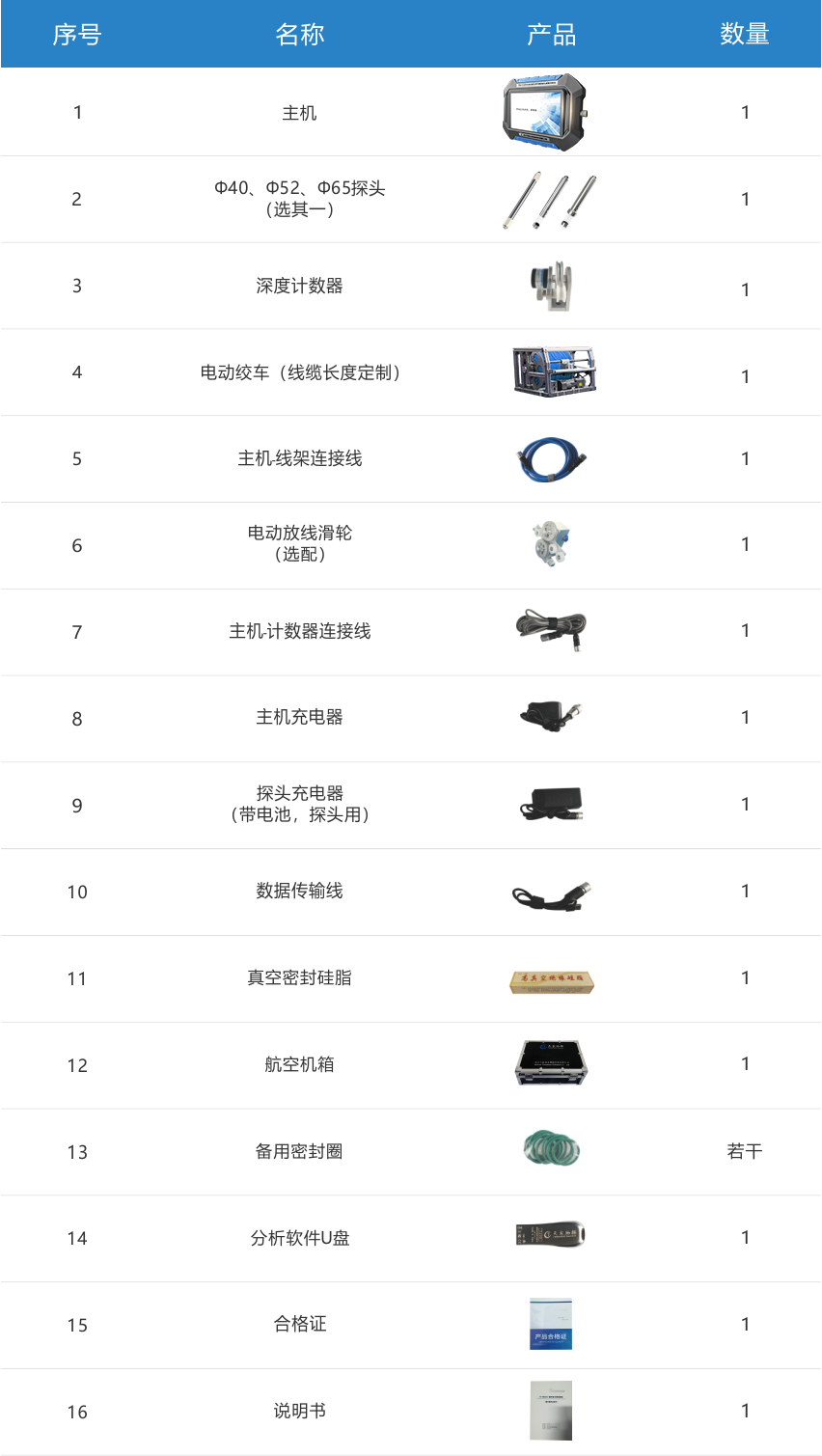

  • 产品配置
  • 相关案例
  • 资料下载
1
产品优势

实时钻孔成像、录像和轨迹检测三合一


Φ40mm/Φ52mm/Φ65mm
多种规格探头可选,适用不同孔径

2

完全自主研发的高集成度高性能主板


实现对千米钻孔的全孔连续成像,不卡顿、不黑屏
不丢失数据,图像清晰,拼接速度不低于4m/min

3

检测最大孔深可达1200m
检测速度可达4m/min

4

分析软件可显示、输出平面展开图,立体柱状图
钻孔三维空间轨迹图像、三面侧视图


展开图上可直接进行岩芯描述
自动计算提取裂缝的倾向、倾角和宽度
宽度精度可达0.1mm,方位角度可达0.1°

主要用途


  • 超深钻孔光学检测;
  • 对钻孔进行全孔壁成像、录像,关键部位抓拍图片;
  • 测量钻孔在空间的轨迹;
  • 观测断层裂隙产状及发育情况;
  • 观测含水断层、溶沟溶洞、含水层出水口位置导水裂隙带等的探测
  • 观测和定量分析层等矿体走向、厚度、倾向、倾角,层内夹矸及与顶板岩层的离层裂缝程度等;
  • 从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等;
  • 区分矿体、岩体、夹矸、土层等各种地质结构体

 优势


  • 耐高温100℃,耐高压不低于20MPa检测最大孔深可达1500m
  • 完全自研的高性能集成主板,实现千米钻孔的全孔连续成像,不卡顿、不黑屏、不丢失数据,颜色逼真,图像清晰,检测速度可达4m/min
  • 分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹,一键生成检测报告;
  • 1080p高清成像,画面清晰细腻。

 产品简介


       TS-C1201(D)深孔多功能钻孔成像分析仪是一款集钻孔成像、钻孔录像(窥视)、钻孔轨迹检测于一体专门针对超深钻孔研制的光学检测仪器。

技术特点


  • 高集成性:主机内系统控制、图像采集、显示与存储高度集成;
  • 多功能性:可实现钻孔成像、钻孔窥视录像和钻孔轨迹测量等功能,实现一机多用;
  • 全自动:采用全电动线缆架,自带可充电高能锂电池,操作简便,线缆下放速度匀速可调;
  • 高智能性:主机内置双核处理器,图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据,可保证全景图像实时自动采集,快速无缝拼接,实现图像拼接、录像和截图同步进行;
  • 高可靠性:整机系统高度集成,稳定性好;仪器整机密封,防水防尘性好;
  • 高清晰度:摄像头为彩色低照度700Lines,0.01Lux,2000万像素;光源强度可连续可调;探头侧面环形成像和端头成像可选,从而保证对各种探测对象均可清晰成像;
  • 宽视角:摄像头视角宽,可实现水平360°全景成像,无需调焦;
  • 便携性好:整机体积小巧、重量轻,方便携带;
  • 操作性好:整套系统连接简单,操作简便,初用者上手快,主机可作电脑的外接U盘使用,数据直接复制粘贴;
  • 功耗低:系统工作电压范围DC5.5V~12V,既可内置高容量锂电池供电,也可外接12V蓄电池供电。探头既可采用内置锂电池供电,也可主机供电。连续工作时间不少于10小时;
  • 三类显示灵活切换:分析软件可显示、输出平面展开图,立体柱状图,立体柱状图可360°度连续旋转;也可同幅显示岩芯描述结果表和岩芯柱状图和展开图,同时可对鼠标指定局部范围进行高精度放大查看;既可显示钻孔三维空间轨迹图像,也可显示三面侧视图,查看各点实际空间角度值;
  • 直接进行岩芯描述:展开图上可直接进行岩芯描述,裂缝的倾向、倾角和宽度可直接自动计算提取,宽度精度可达0.1mm,方位角度可达0.1°
  • 图像可转换为多种格式:可将图像转换为JPG、BMP和PDF等多种格式文件;
  • 探头承压能力强:探头采用不锈钢外壳、钢化光学玻璃探头罩,最大可承受压力不小于20MPa

技术参数

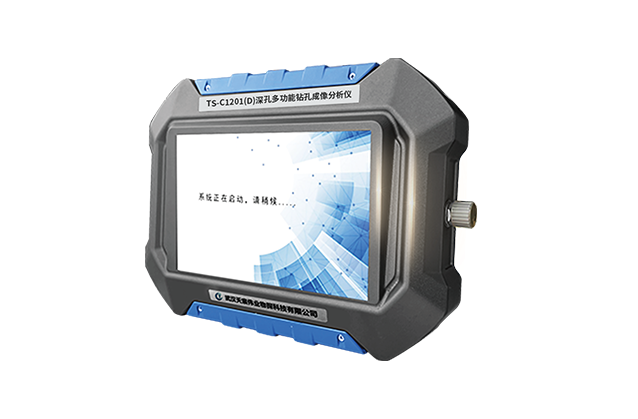

主机

  • 显示方式:7寸真彩液晶屏,背光可调
  • 处理器:高性能低功耗嵌入式双核处理器
  • 操控方式:触摸
  • 数据接口:USB2.0接口
  • 防护等级:IP67
  • 存储器:32G TF存储卡
  • 操作系统:Linux操作系统
  • 供电模式:内置12V锂电池或外接蓄电池,连续工作大于10小时
  • 外形尺寸255mm×180mm×60mm
  • 质量:1.7KG

深度编码器

  • 防护等级:IP67
  • 测深精度:0.1mm
  • 供电模式:主机供电
  • 质量:0.99KG

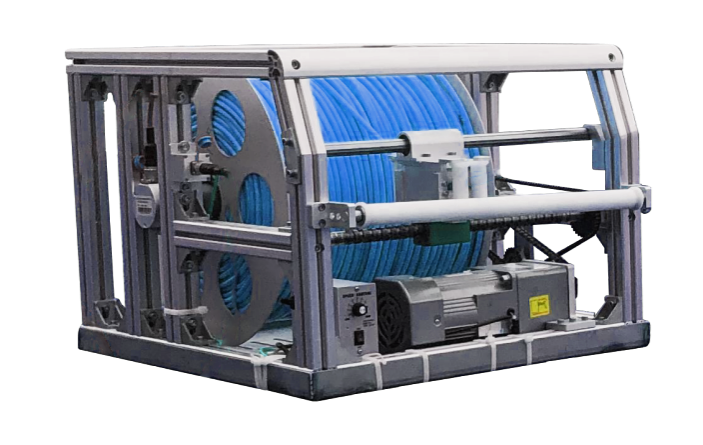

电动绞车

  • 制动方式电动
  • 供电模式:外接220V电源,可定制移动电源
  • 下放速度:0-4m/min可调
  • 尺寸630mm×590mm×480mm
  • 质量:100Kg(含800m线缆)

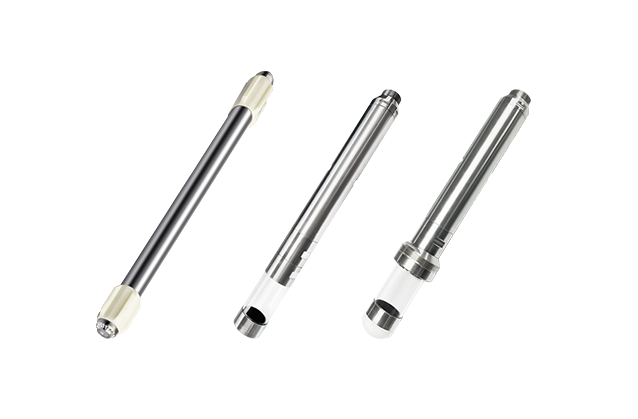

探头

  • 探头直径:Φ40mm、Φ52mm、Φ65mm
  • 耐压级:不小于20MPa
  • 检测孔深:0~1500米(可定制)
  • 摄像头:彩色低照度700TV Lines,0.01Lux,全景360°
  • 图像像素:200万像素
  • 三维罗盘:倾角范围:-90°~90°,精度:0.;方位角范围:0~360°,精度0.1°探头允许横滚360°
  • 工作温度:-10℃~100℃
  • 检测孔径:Φ45mm~Φ600mm
  • 供电模式:内置12V锂电池供电
  • 控制器:内置高性能单片机
  • 辅助光源:≥30Lux,通过主机软件调节亮度
  • 推进方式:水平倾斜孔配接专用导向推杆
  • 外形尺寸Φ40×280mmΦ52×470mmΦ65×470mm
  • 质量:1.1Kg、3.1Kg、3.2Kg



  • TS-C1201(C) 深孔多功能钻孔成像分析仪——技术文档 更新时间:2022-02-25 下载 预览
