TS-ABC602(W) 无线锚杆索质量检测仪




    TS-ABC602(W) 无线锚杆索质量检测仪是一款采用无线传输方式对锚杆锚索长度、注浆密实度和锚固缺 陷,岩锚梁等重要部位的长自由端锚杆进行无损检测的设备。

  • 200米无线稳定传输
  • 信号反应明显,杆底清晰易判
  • 无线大屏平板
  • 36小时超长工作时间
  • 产品优势
  • 产品详情
  • 性能指标

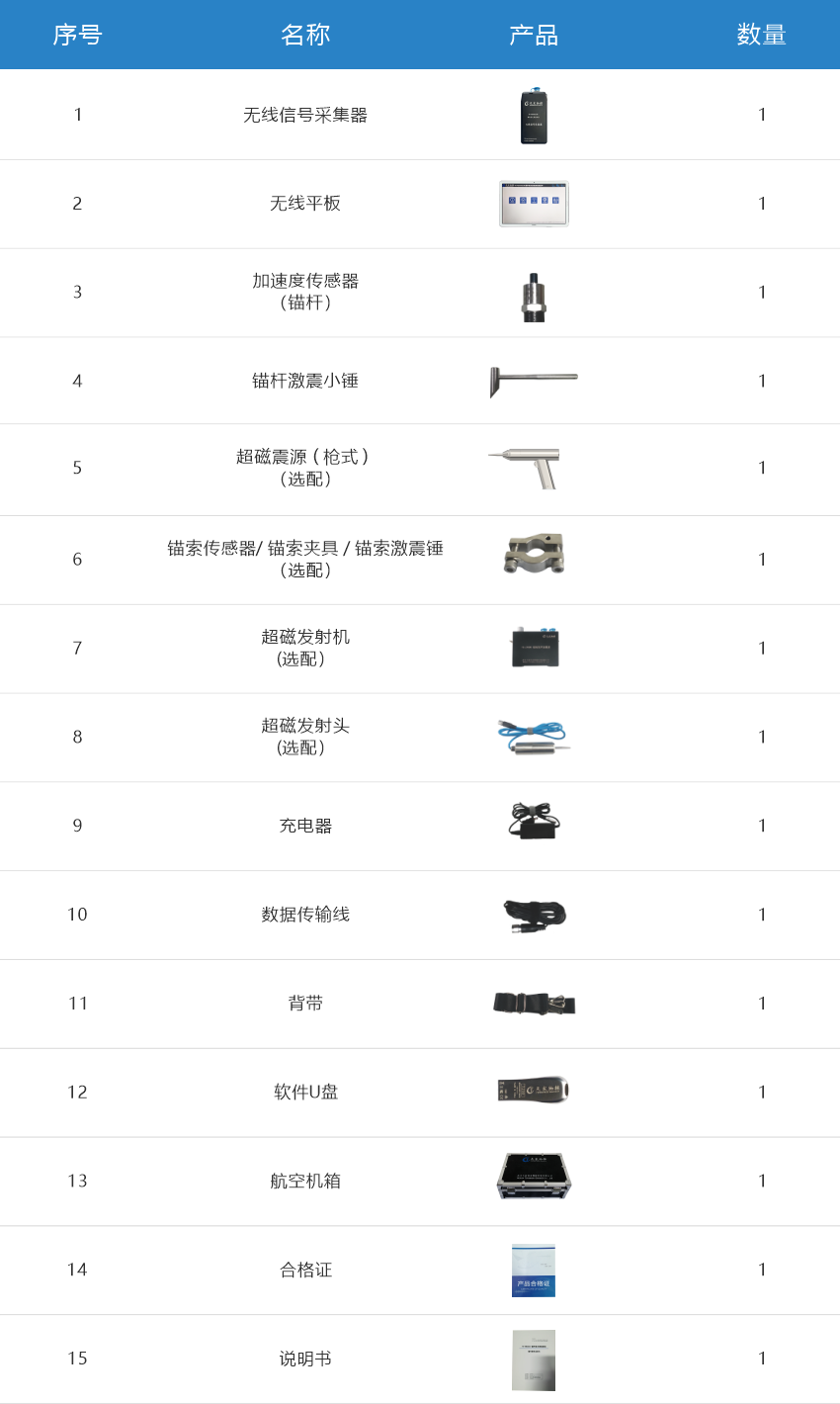

  • 产品配置
  • 资料下载
1
产品优势

200米无线稳定传输
锚杆、锚索均可检测,一机多用,应用范围广



2

分析软件功能强大


分析软件具有数字滤波(高通、低通、带通)、频谱分析
相位分析、反射提取、信号相关和锚固密实度自动计算等功能
有助于锚杆底部及缺陷位置的判定和锚固等级的评定

3

主机功耗低,采用DC12V锂电池供电
一次充电可连续工作36小时

主要用途


  • 锚杆长度、注浆密实度和锚固缺陷的无损检测;
  • 锚索长度、锚固长度和锚固缺陷的无损检测
  • 岩锚梁等重要部位的长自由端锚杆的无损检测。

 遵循规范


  • 《锚杆锚固质量无损检测技术规程JGJ/T 182-2009》
  • 《水电水利工程锚杆无损检测规程 DL/T 5424-2009》
  • 《锚杆喷射混凝土支护技术规范GB50086-2015》
  • 《水电水利工程物探规程DL/T5010-2005》

 优势


  • 200米无线稳定传输
  • 信号反应明显,杆底清晰易判;
  • 无线大屏平板、美观时尚、操作简便;
  • 36小时超长工作时间。

 产品简介


       TS-ABC602(W无线锚杆索无损检测仪是一款采用无线传输方式对锚杆锚索长度、注浆密实度和锚固缺陷岩锚梁等重要部位的长自由端锚杆进行无损检测的设备。

技术特点


  • 锚杆、锚索均可检测,一机多用,性价比高;
  • 信号采集器和平板通过无线传输,高效快捷;
  • 仪器采用24位500kHz的模数转换单元,具有超强的微弱信号检测能力和检测精度;
  • 信号采集器采用DC12V锂电池供电,功耗低,一次充电可连续工作36小时;

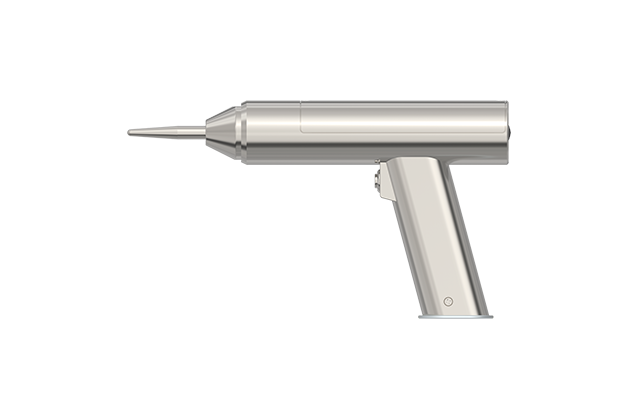

  • 超磁致声波震源或小锤两种激发装置可,灵活方便;
  • 信号采集器采用铝合金外壳坚固美观,防水防尘,防护等级IP67;
  • 工业级无线平板,APP美观流畅,现场分析输出检测报告;
  • 分析软件具有数字滤波(高通、低通、带通)、频谱分析、相位分析、反射提取、信号相关和锚固密实度自动计算等功能,有助于锚杆底部及缺陷位置的判定和锚固等级的评定。

性能指标

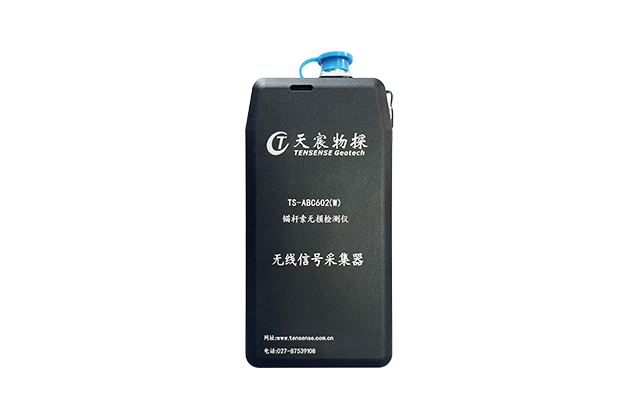

信号采集器


  • 处理器:高性能低功耗嵌入式ARM处理器
  • 时间示值误差:≤1%
  • 幅值非线性度:≤1%
  • 时间分辨率:2us
  • AD分辨率:24位
  • 锚杆检测长度:不小于50m
  • 锚索检测长度:不小于100m
  • 长度检测误差:≤1%
  • 工作温度:-20℃~60℃
  • 工作湿度:≤90%RH
  • 采样长度:8192
  • 数据接口:USB2.0接口,数据直接拷贝
  • 定点放大倍数:1、10、100可选
  • 浮点放大倍数:256
  • 供电模式:锂电池,连续工作36小时
  • 尺寸85×168×32mm
  • 质量:≤1KG

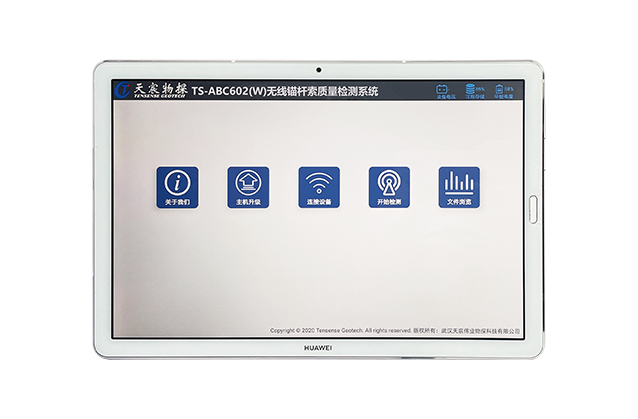

无线平板


  • 处理器:高通四核1.2GHz
  • 感应器重力、光线、距离感应器、电子罗盘 、支持GPS导航、北斗导航、Glonass导航
  • 拍照后置1300万像素,前置800万像素,自动对焦,支持3096×4128像素照片拍摄
  • 内存4+64GB;
  • 显示屏多点触控电容式触摸屏10点触控,1920x1200 FHD
  • 数据功能WIFI、蓝牙、USB Type-C接口
  • 续航10小时

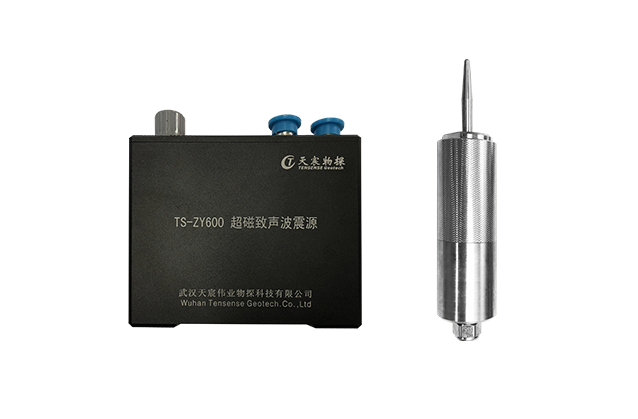

超磁致声波震源


  • 发射功率:10档连续可调
  • 供电模式:锂电池,连续工作10小时
  • 发射模式:单次发射、连续发射
  • 激发频率:10Hz~10KHz
  • 外形尺寸:Φ40mm×100mm
  • 质量:发射头≤2KG,控制器≤2KG



  • TS-ABC602(W) 无线锚杆索无损检测仪——技术文档 更新时间:2022-02-25 下载 预览
  • TS-ABC602(W)锚杆索无损检测仪使用说明书 更新时间:2022-02-25 下载 预览
