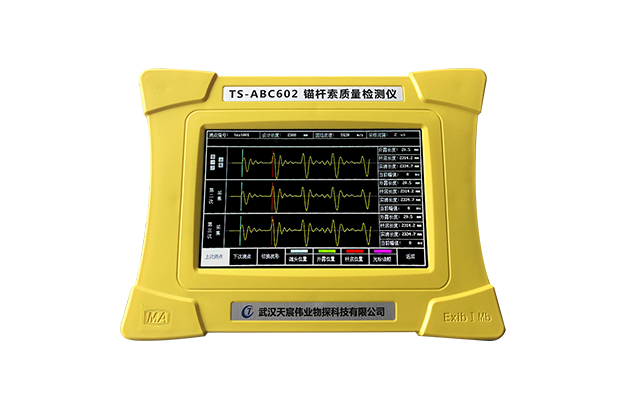

TS-ABC602 锚杆索质量检测仪




    TS-ABC602 锚杆索质量检测仪锚杆、锚索均可检测,一机多用,性价比高,主要应用于锚杆锚索长度、注浆密实度和锚固缺陷的无损检测;岩锚梁等重要部位的长自由端锚杆的无损检测。

  • 微弱信号超强检测能力
  • 两通道并行采集
  • 操作系统稳定可靠
  • 高能电池工作时间长达10小时以上
  • 产品优势
  • 产品详情
  • 性能指标

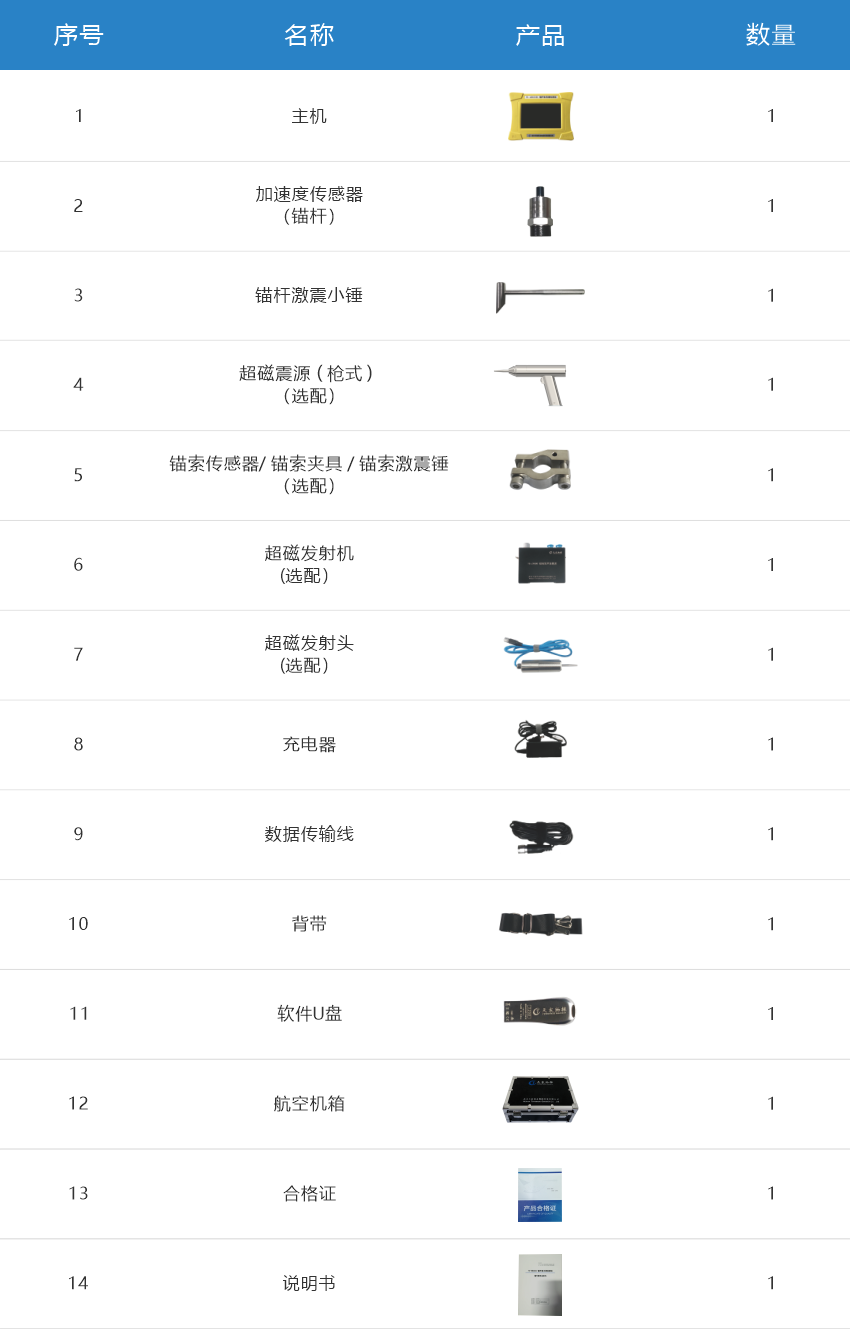

  • 产品配置
  • 相关案例
  • 资料下载
1
产品优势

锚杆、锚索均可检测,一机多用,应用范围广



2

两通道同步采集,精度高,功能强


24位500kHz模数转换单元,微弱信号检测能力强

3

分析软件功能强大


分析软件具有数字滤波(高通、低通、带通)、频谱分析
相位分析、反射提取、信号相关和锚固密实度自动计算等功能
有助于锚杆底部及缺陷位置的判定和锚固等级的评定

4

主机功耗低,采用DC12V锂电池供电
一次充电可连续工作36小时

主要用途


  • 锚杆长度、注浆密实度和锚固缺陷无损检测;
  • 锚索长度、锚固长度和锚固缺陷无损检测
  • 岩锚梁等重要部位的长自由端锚杆无损检测。

 遵循规范


  • 《锚杆锚固质量无损检测技术规程JGJ/T 182-2009》
  • 《水电水利工程锚杆无损检测规程 DL/T 5424-2009》
  • 《锚杆喷射混凝土支护技术规范GB50086-2015》
  • 《水电水利工程物探规程DL/T5010-2005》

 优势


  • 信号反应明显,杆底清晰易判;
  • 两通道同步采集;
  • 嵌入式操作系统稳定可靠;
  • 36小时超长工作时间。

 产品简介


          TS-ABC602锚杆索无损检测仪是一款用于锚杆锚索长度、注浆密实度和锚固缺陷岩锚梁等重要部位的长自由端锚杆的无损检测设备。

技术特点


  • 锚杆、锚索均可检测,一机多用,性价比高;
  • 仪器具有两通道同步采集功能,应用范围广,功能强大;
  • 仪器采用24位高速模数转换单元,具有超强的微弱信号检测能力和检测精度;
  • 主机采用DC12V锂电池供电,功耗低,一次充电可连续工作36小时;
  • 主机内软件系统为嵌入式操作系统,中文界面,美观大方,简单高效;

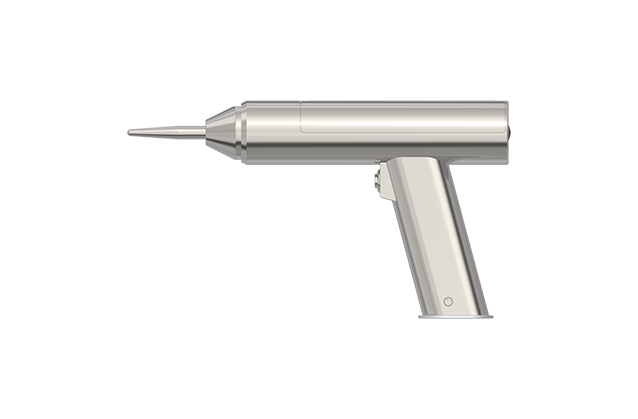

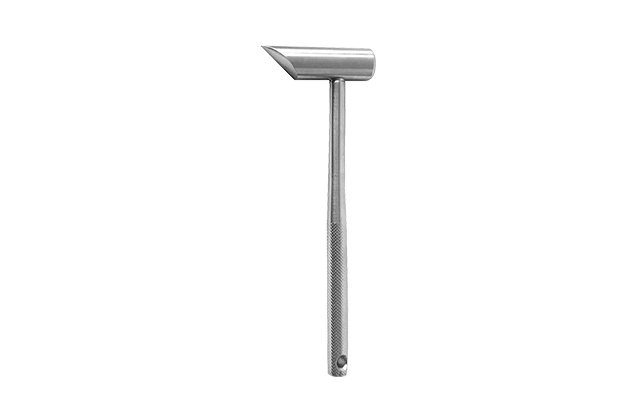

  • 超磁致声波震源或小锤两种激发装置可,灵活方便;
  • 主机采用USB2.0数据接口,数据传出简单方便;主机内置32G存储器,采用FAT32数据存储格式,可在通用Windows操作系统下通过USB2.0接口对实测数据文件直接进行复制粘贴;
  • 主机外壳模具成型,防水防尘,防护等级IP67,安全美观大方;
  • 分析软件具有数字滤波(高通、低通、带通)、频谱分析、相位分析、反射提取、信号相关和锚固密实度自动计算等功能,有助于锚杆底部及缺陷位置的判定和锚固等级的评定。

技术参数


主机


  • 显示方式:7寸真彩液晶显示屏,背光可调
  • 处理器:高性能低功耗嵌入式ARM处理器
  • 时间示值误差:≤1%
  • 幅值非线性度:≤1%
  • 时间分辨率:2us
  • AD分辨率:24位
  • 锚杆检测长度:不小于50m
  • 锚索检测长度:不小于100m
  • 长度检测误差:≤1%
  • 工作温度:-20℃~60℃
  • 工作湿度:≤90%RH
  • 存储器:32G TF存储卡
  • 采样长度:8192
  • 采样间隔:2us/5us/10us可选
  • 信号通道数:2
  • 操控方式:光电旋钮
  • 数据接口:USB2.0接口,数据直接拷贝
  • 定点放大倍数:1、10、100可选
  • 浮点放大倍数:256
  • 供电模式:锂电池,连续工作36小时
  • 外形尺寸255mm×192mm×74mm
  • 质量: ≤1.8KG

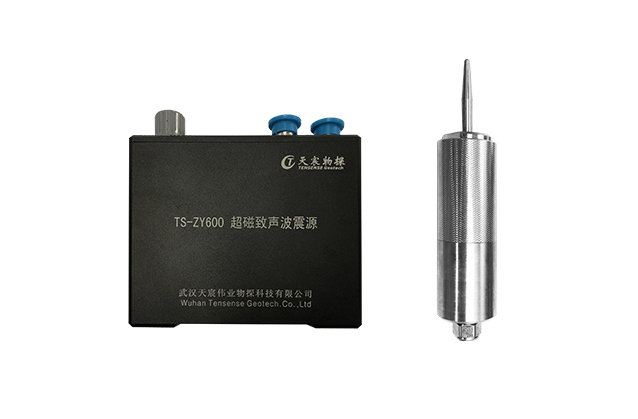

超磁致声波震源

  • 发射功率:10档连续可调
  • 供电模式:锂电池,连续工作36小时
  • 发射模式:单次发射、连续发射
  • 激发频率:10Hz~10KHz
  • 震源外形尺寸:Φ40mm×100mm
  • 质量:发射头≤2KG,控制器≤2KG



  • TS-ABC602 锚杆索无损检测仪——技术文档 更新时间:2022-02-25 下载 预览
