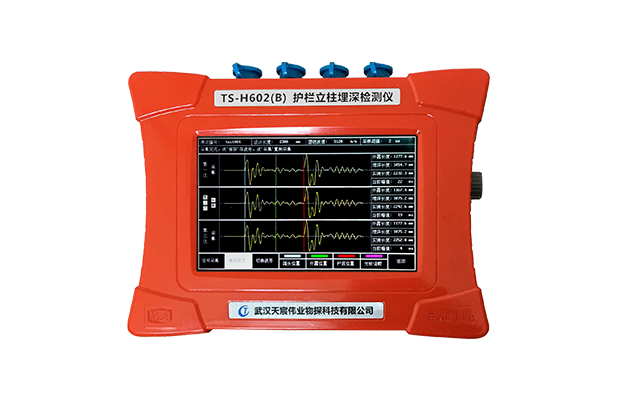

TS-H602(B) 护栏立柱埋深检测仪




    TS-H602(B) 护栏立柱埋深检测仪是我公司自主研发的,具有独立自主知识产权的检测仪器,主要应用于高速公路钢质护栏立柱长度和埋深的无损检测。

  • 激发装置灵活方便
  • 分析软件功能强大
  • 测试精度高
  • 激发震源灵敏
  • 产品优势
  • 产品详情
  • 性能指标

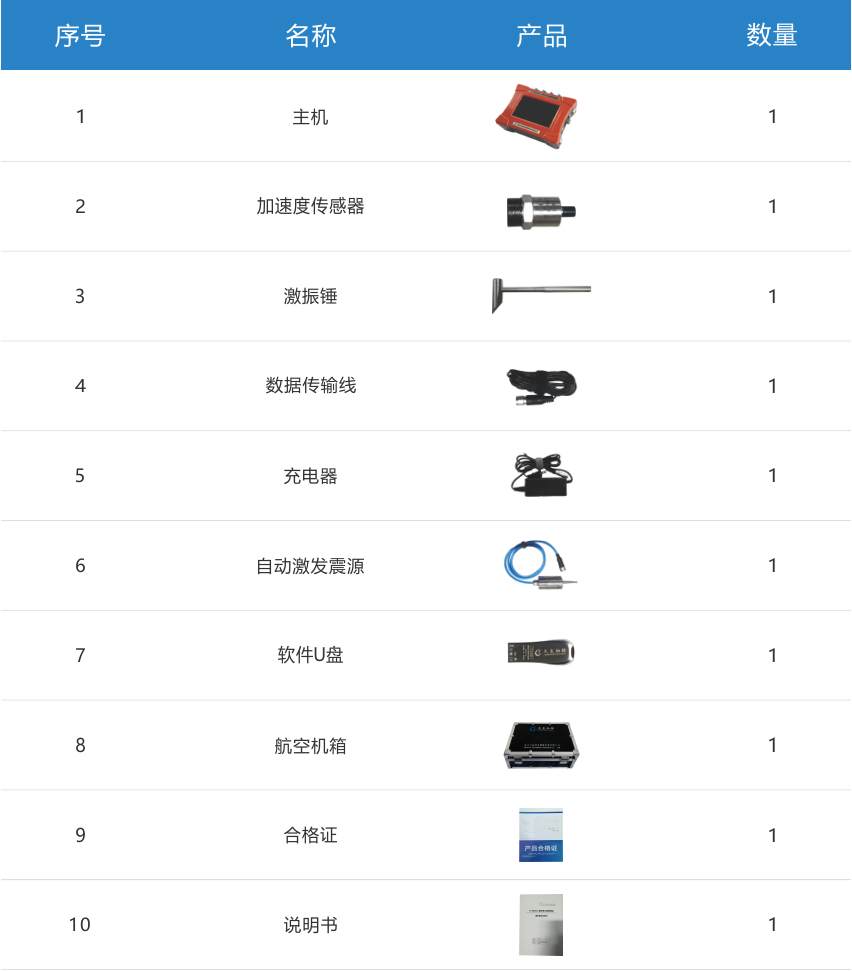

  • 产品配置
  • 相关案例
  • 资料下载
1

激发装置灵活方便,反应灵敏,操作简单

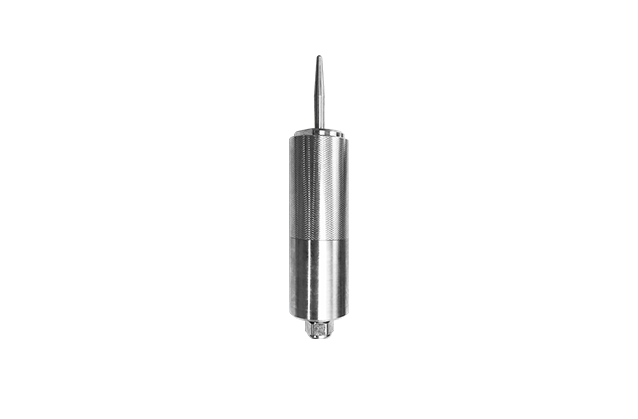

激发装置可用超磁致声波震源,灵活方便

2

仪器采用24位高速模数转换单元
测试速度快,检测效率高


仪器采用24位500kHz的模数转换单元,具有超强微弱信号检测能力和检测精度

3

自主研发分析软件功能强大


可辅助判读护栏立柱长度及埋深长度

具有自主知识产权(软件著作权:2018SR359684)

主要用途


  • 钢质护栏立柱长度检测;
  • 钢质护栏立柱埋深检测。

遵循规范


  • 钢质护栏立柱埋深冲击弹性波检测仪 标准GB T 24967-2010》
  • 《公路工程质量检验评定标准JTG F80/1-2017》

 优势


  • 信号反应明显,立柱长度、埋深清晰易判;
  • 激发装置灵活方便反应灵敏;
  • 测试速度快,检测效率高
  • 自主研发分析软件功能强大。(软件著作权:2018SR359684)

 产品简介


          TS-H602(B护栏立柱埋深检测仪是公司自主研发,具有独立自主知识产权主要应用于高速公路钢质护栏立柱长度和埋深的专用检测设备

技术特点


  • 仪器采用24位高速模数转换单元,具有超强的微弱信号检测能力和检测精度;
  • 主机采用DC12V锂电池供电,功耗低一次充电可连续工作10小时;
  • 超磁致声波震源,灵活方便;
  • 主机为嵌入式操作系统,中文界面,美观大方,操作简单,可辅助护栏立柱长度及埋深长度,具有自主知识产权(软件著作权:2018SR359684);
  • 主机采用USB2.0数据接口,数据传出简单方便;内置32G存储器,采用FAT32数据存储格式,可在通用Windows操作系统下通过USB2.0接口对实测数据文件直接进行复制粘贴;
  • 主机外壳模具成型,防水防尘,防护等级IP67,安全美观大方;
  • 自研分析软件具有数字滤波(高通、低通、带通)、频谱分析、相位分析、反射提取、信号相关等功能。

技术参数


主机


  • 显示方式:7寸真彩液晶显示屏,背光可调
  • 处理器:高性能低功耗嵌入式ARM处理器
  • 长度检测范围:0.7~10m
  • 长度分辨率:5mm
  • 工作温度:-20℃~60℃
  • 工作湿度:≤90%RH
  • 供电模式:锂电池,连续工作大于10小时
  • 激发方式:超磁致声波震源自动激发,激发功率可调
  • 长度检测误差:优于±1%或不大于±2cm(未安装立柱),优于±4%或不大于±8cm( 已安装立柱)
  • 存储器:32G TF存储卡
  • 采样长度:1024
  • 采样率:500KHz
  • AD分辨率:24位
  • 操控方式:光电旋钮
  • 数据接口:USB2.0接口,数据直接拷贝
  • 定点放大倍数:1、10、100可选
  • 浮点放大倍数:256
  • 外形尺寸255mm×192mm×74mm
  • 质量:≤1.8Kg



  • TS-H602(B) 护栏立柱埋深检测仪——技术文档 更新时间:2022-02-25 下载 预览
