YSZ11.1 矿用本安型随钻轨迹测量装置

YSZ11.1矿用随钻轨迹测量仪是一款智能化的钻孔轨迹实时随钻检测设备，仪器主要由无磁钻杆、探管和矿用智能手机组成，探管安装在无磁钻杆内，无磁钻杆两头分别与矿上钻杆和钻头连接，实现边钻进边测量钻孔的空间轨迹和钻进深度。探管通过蓝牙与矿用智能手机通讯，每个钻孔开钻时获取该钻孔的属性信息，并在钻完退钻后将保存在探管存储器内的数据传输到手机，通过手机终端软件现场显示钻孔的空间轨迹和深度。钻进深度既可通过手机终端软件边进杆边计数的方式测量，也可通过探管内置的深度传感器自动测量，无须人工干预，真正杜绝假钻空钻。

无线数据传输
高强度无磁套管
随测/复测兼容
钻进深度自动测量
云平台实时远程共享

产品优势
产品详情

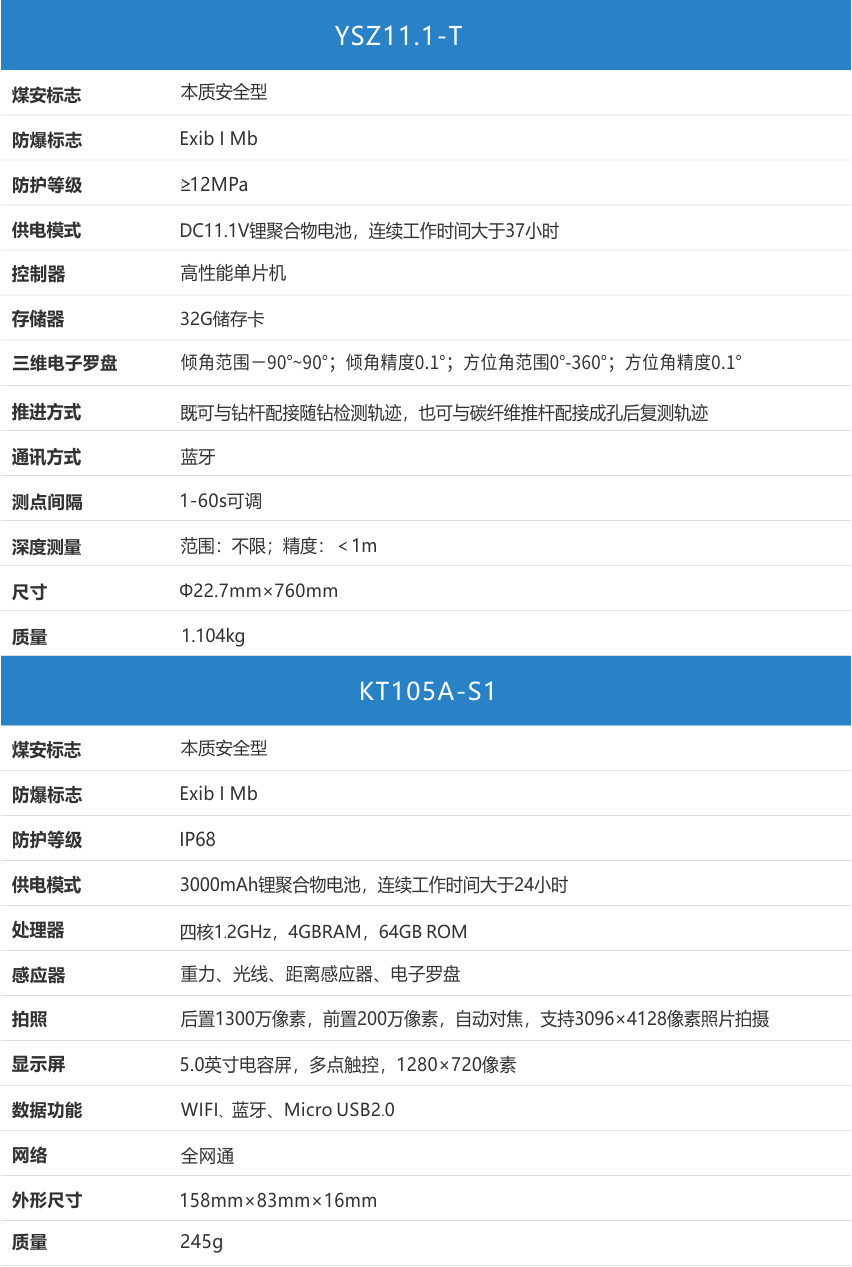

性能指标

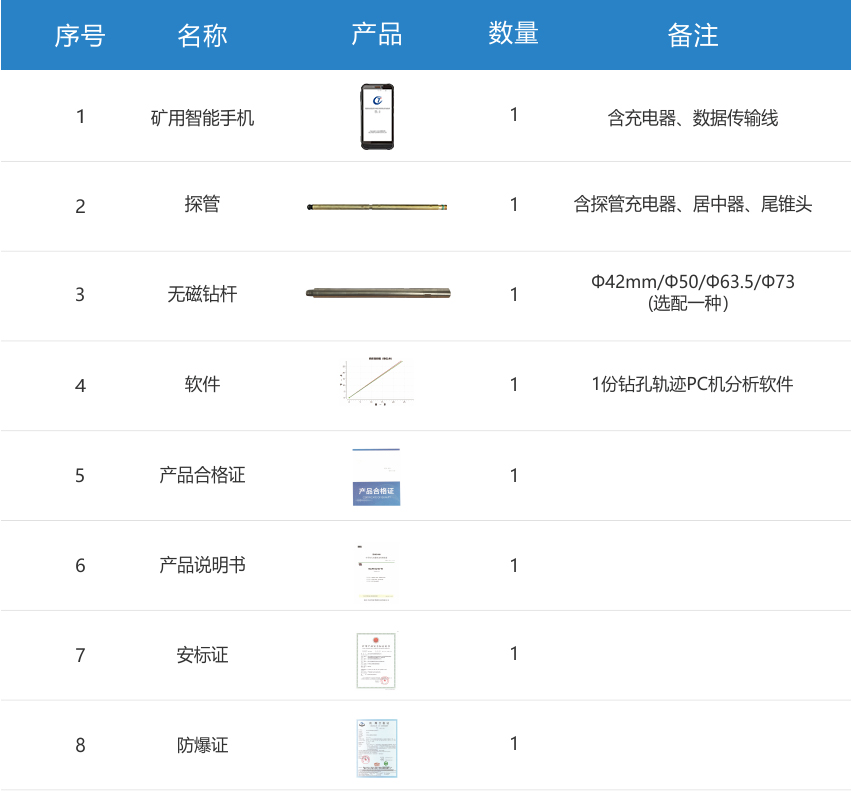

产品配置
相关案例
资料下载

: 1

产品优势

数据无线传输
可配接Φ42mm/Φ50mm/Φ63.5mm/Φ73mm等
多种规格高强度无磁钻杆

探管与矿用智能手机通过蓝牙形式进行数据交换

可在现场通过手机终端查看实时轨迹曲线

: 2

探管内置高精度角度传感器和深度传感器

自主研发移动终端软件，软件著作权：2020SR0044617

可精确测量钻孔空间轨迹，自动准确测量钻孔深度

: 3

分析软件功能强大

三维空间轨迹，二维水平面投影曲线、剖面曲线灵活切换
测点实测值曲线，数表联动量现，偏离值自动计算
钻孔群数据管理简洁，结果同屏展示，空白区自动识别

: 4

一键出具word报告

结果可导入Excel生成图表报告
也可导入CAD自动上图

主要用途

煤矿井下各类钻孔随钻钻孔轨迹测量；
定向、保直钻进的方位测量；
定向钻进的造斜精度检测；
钻孔深度测量。

产品优势

数据无线传输；
高强度无磁钻杆；
随测/复测兼容；
钻进深度自动测量；
井下主机直接显示、查看测量结果；
分析软件使用便捷、功能强大、钻孔群管理、一键出具word报告；
云平台实时远程共享。

工作原理

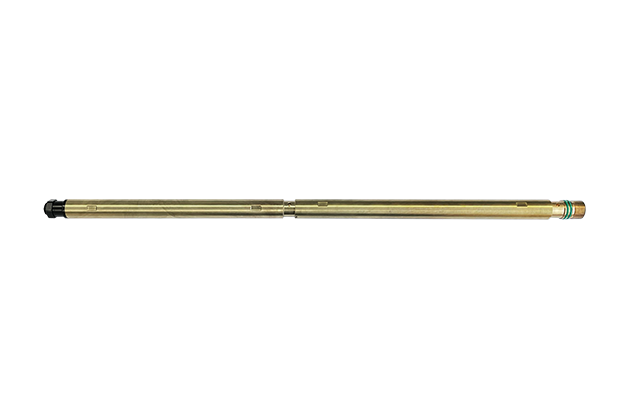

YSZ11.1矿用随钻轨迹测量装置是一款智能化的钻孔轨迹实时随钻检测设备，仪器主要由无磁钻杆、探管和矿用智能手机组成，探管安装在无磁钻杆内，无磁钻杆两头分别与矿上钻杆和钻头连接，实现边钻进边测量钻孔的空间轨迹和钻进深度。探管通过蓝牙与矿用智能手机通讯，每个钻孔开钻时获取该钻孔的属性信息，并在钻完退钻后将保存在探管存储器内的数据传输到手机，通过手机终端软件现场显示钻孔的空间轨迹和深度。钻进深度既可通过手机终端软件边进杆边计数的方式测量，也可通过探管内置的深度传感器自动测量，无须人工干预，真正杜绝假钻空钻。

技术特点

随钻测量钻孔轨迹与深度：随钻轨迹探管内置高精度角度传感器和深度传感器，既可精确测定钻孔空间轨迹，亦可自动准确测量钻孔深度；

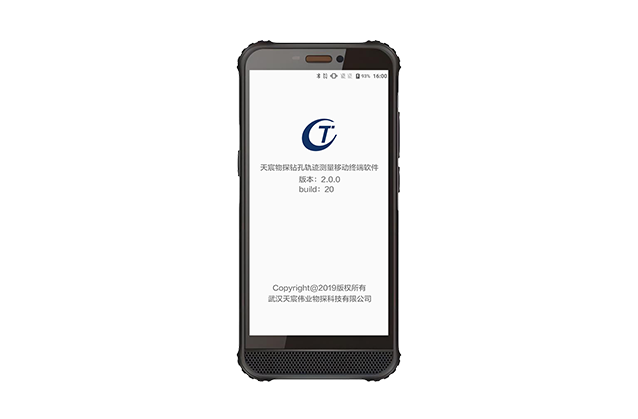

井下可直接查看测量结果：完成测量后，可以直接在矿用智能手机上查看测量结果，包括数据表格、轨迹曲线和质量评价；

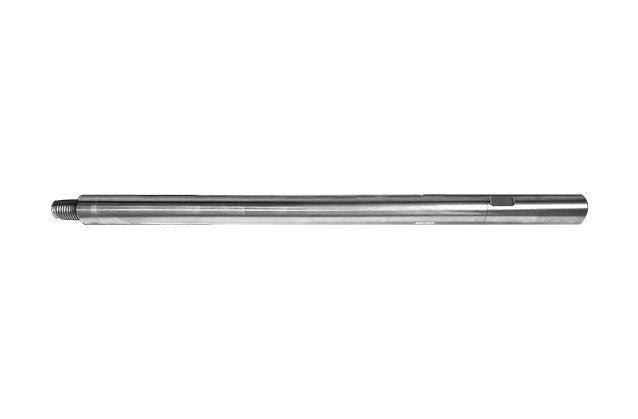

配接多种型号钻杆：探管可与Φ42mm/Φ50mm/Φ63.5mm/Φ73mm等多种不同直径的钻杆配接；
推进方式：既可通过无磁钻杆随钻轨迹测量，又可后接推杆手持复测；
蓝牙数据交换：探管与矿用智能手机通过蓝牙形式进行数据交换；
探管智能测量钻进深度：既可采用矿用智能手机与钻机钻进深度同步技术测量钻进深度，亦可直接采用探管内部传感器测量钻孔钻进深度，无须矿用智能手机操控，随钻随测，无须停顿，可有效杜绝打假钻现象；
钻孔群连测管理技术：多孔连钻连测，数据统一管理，钻孔起止过程自动智能判断，自动识别空白带和煤岩层。
分析软件功能强大：
Ø三维空间轨迹，二维水平面投影曲线、剖面曲线灵活切换；
Ø测点实测值曲线，数表联动量现，偏离值自动计算；
Ø钻孔群数据管理简洁，结果同屏展示，空白区自动识别；
Ø结果可导入Excel生成图表报告，也可导入CAD自动上图；
一键出具word报告。
